Lichtschienensystem Global Track 3F | 230V

Global Track 3F ist ein dreiphasiges Stromschienensystem für die Netzspannung 230 V. In eine Schiene lässt sich eine beliebige Kombination von Leuchten einsetzen, in drei unabhängig schaltbare Stromkreise aufteilen und jederzeit umgruppieren — ohne Eingriff in die Elektroinstallation. Es ist ein langjährig etablierter Standard, dem Sie in Läden, Galerien und in Wohnungen mit offenem Grundriss begegnen.

• Leuchten des Systems Global Track 3F | 230V
• Komponenten des Systems Global Track 3F | 230V

#showmore#

Diese Seite beschreibt das System als Ganzes: wie die dreiphasige Schiene funktioniert, wie der Verlauf geplant wird, wie viel sie trägt und was die Montage umfasst. Die konkreten Leuchten und die einzelnen Komponenten finden Sie auf den weiterführenden Seiten.

Wie das dreiphasige System funktioniert

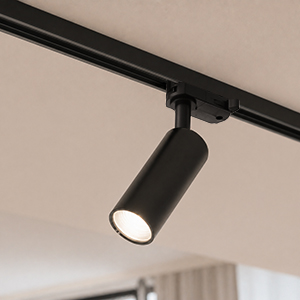

In der Schiene liegen nebeneinander drei Außenleiter, der Neutralleiter und der Schutzleiter — zusammen fünf Leiter. Der Adapter der Leuchte berührt immer nur eine der Phasen; welche das ist, bestimmen Sie beim Einsetzen mit dem Schalter direkt am Adapter. Drei Leuchten an derselben Schiene können so von drei verschiedenen Schaltern gesteuert werden.

Praktisch bedeutet das, dass Sie mit einem System mehrere Lichtszenen abdecken: eine Gruppe für die Grundbeleuchtung, eine zweite für das Akzentlicht auf Ware oder Bilder, eine dritte für Stimmungslicht. Die Zuordnung einer Leuchte zu einer Gruppe können Sie zudem jederzeit ändern — Leuchte herausnehmen, Phase umschalten, wieder einsetzen.

Eine einphasige Schiene bietet diese Möglichkeit nicht und lässt sich nachträglich nicht erweitern. Der Unterschied liegt in der Anzahl der Leiter, also in der Schiene selbst.

Wie Sie den Verlauf planen

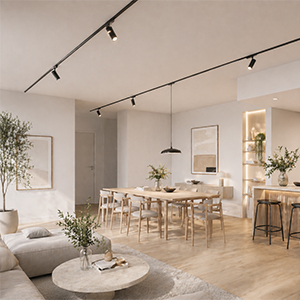

Das System besteht aus geraden Schienenstücken und Verbindern, mit denen die Form entsteht. Zur Verfügung stehen gerade Verbinder in kurzer und langer Ausführung, L-Verbinder für die rechtwinklige Ecke, T-Verbinder für die Abzweigung und der Kreuzverbinder X für die Kreuzung zweier Verläufe. Ein flexibler Verbinder erlaubt einen leichten Knick außerhalb des rechten Winkels.

Gehen Sie bei der Planung in dieser Reihenfolge vor:

1. Zeichnen Sie den Grundriss und markieren Sie, was beleuchtet werden soll — Regale, Arbeitsplatte, Bilder, Esstisch.

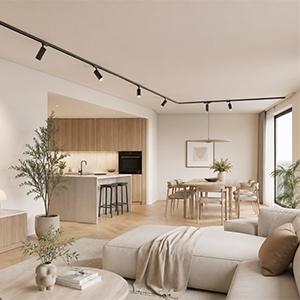

2. Führen Sie die Schiene parallel zu dem, was Sie beleuchten. Über der Küchenzeile üblicherweise 60 bis 80 cm von der Wand, im Laden parallel zu den Regalen.
3. Legen Sie die Position der Einspeisung fest — davon hängt ab, ob Sie die linke oder die rechte Einspeisung benötigen.
4. Ergänzen Sie die Verbinder entsprechend der Form und schließen Sie freie Enden mit Endkappen.
5. Erst zum Schluss zählen Sie die Meter und verteilen die Leuchten.

Achten Sie dabei auf die Ausrichtung der Teile. Alle Teile müssen den Schutzleiter in derselben Lage haben, sonst lassen sich die Adapter in einem Abschnitt nicht einsetzen. Genau deshalb gibt es die Verbinder in linker und rechter Ausführung.

Wie viel das System trägt

Die Schiene 3F-SS ist auf 16 A je Phase ausgelegt, also rund 3 680 W je Stromkreis und über 11 kW insgesamt. Das ist so viel, dass eine übliche Installation gar nicht daran heranreicht — die tatsächliche Grenze ist die Absicherung des Zuleitungsstromkreises, nicht die Schiene.

Das Vorgehen ist einfach: addieren Sie die Leistung aller Leuchten einer Gruppe, vergleichen Sie sie mit der Absicherung des speisenden Stromkreises und lassen Sie Reserve — planen Sie nicht über 70 % des Nennwerts. Bei LED-Leuchten ist das eher eine Formalie: zehn Strahler zu je 20 W sind 200 W, fünfzehn Linearleuchten zu je 60 W sind 900 W.

Montagearten

Aufbaumontage

Die Stromschiene wird direkt an die Decke geschraubt. Das ist die einfachste und schnellste Variante und passt in die meisten Räume.

Abgehängte Montage

Die Schiene hängt an Seilen in der gewünschten Höhe. Das eignet sich für hohe Räume, in denen das Licht von der Decke aus nicht mehr ausreicht, sowie über Esstischen und Verkaufstheken. Verteilen Sie die Abhängungen so, dass sich die Schiene nicht durchbiegt.

Einbau in die abgehängte Decke

Die Schiene liegt bündig in der Ebene der abgehängten Decke. Optisch ist das die sauberste Lösung, sie muss aber bereits beim Bau der Decke eingeplant werden.

Montage Schritt für Schritt

Den Anschluss der Stromschiene an die Hausinstallation darf nur eine Elektrofachkraft nach den geltenden Vorschriften ausführen. Das Einsetzen der Leuchten in die bereits montierte Schiene schafft danach jeder selbst.

1. Stromkreis freischalten und mit dem Prüfgerät sicherstellen, dass er spannungsfrei ist.
2. Verlauf anzeichnen, die Lage vorhandener Leitungen prüfen und die Tragfähigkeit des Untergrunds beurteilen.
3. Schiene befestigen — mit Dübeln etwa alle 50 cm, oder die Abhängesets montieren.
4. Teile verbinden und dabei laufend prüfen, dass der Schutzleiter überall auf derselben Seite liegt.
5. Einspeisung anschließen und offene Enden mit Endkappen verschließen.
6. Stromkreis einschalten und die Erstprüfung durchführen lassen.
7. Leuchten einsetzen, am Adapter die Phase wählen und ausrichten.

Global Track oder Magnetsystem

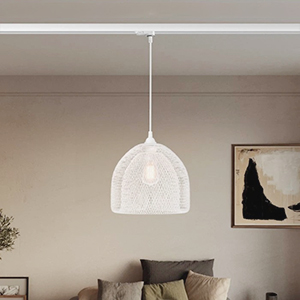

Global Track arbeitet mit Netzspannung und braucht kein Netzteil. Sein größter Vorteil ist die Breite des Sortiments: Neben Strahlern und Linearleuchten hängen Sie daran auch dekorative Pendelleuchten und Fassungen für klassische Leuchtmittel mit Sockel E27 und E14.

Magnetsysteme arbeiten mit Schutzkleinspannung, üblicherweise 48 V, und brauchen deshalb ein eigenes Netzteil. Sie bieten eine zierlichere Schiene zum Einbau in die Decke und Leuchten, die magnetisch an jeder Stelle der Schiene halten — das Sortiment beschränkt sich dafür auf Spots und Linearmodule; eine dekorative Pendelleuchte setzen Sie darauf nicht.

Die beiden Systeme sind untereinander nicht kompatibel. Die Wahl des Systems ist damit zugleich die Entscheidung darüber, welche Leuchten Sie auch in einigen Jahren noch verwenden können.

Häufige Fragen

Lässt sich das System später erweitern?
Ja, und das ist seine größte Stärke. Die Schiene verlängern Sie mit einem Verbinder um ein weiteres Teil, die Form ändern Sie durch Tausch des Verbinders, und Leuchten kaufen Sie jederzeit nach.

Darf ich Leuchten verschiedener Marken an einer Schiene betreiben?
Ja, sofern sie einen Adapter für die dreiphasige 230-V-Schiene haben. Global Track 3F ist ein verbreiteter Standard.

Woran erkenne ich, auf welcher Phase eine Leuchte hängt?
An der Stellung des Schalters am Adapter. Das Umschalten dauert wenige Sekunden und braucht weder Werkzeug noch eine Elektrofachkraft — Leuchte herausnehmen, umschalten, wieder einsetzen.

Brauche ich eine Abnahme?
Der Anschluss der Schiene an die Installation ist ein Eingriff in die Elektroinstallation, also ja. Für das Einsetzen der Leuchten gilt das nicht.

Kann die Schiene gekürzt werden?
Die Standardteile werden in festen Längen geliefert, und wir empfehlen, den Verlauf daraus zusammenzusetzen. Ein Kürzen ist ein Eingriff in das Produkt und sollte von einer Elektrofachkraft beurteilt werden.
