    Wie schließt man eine Lampenfassung an?

    Dieser Artikel befasst sich mit der Problematik, wie eine Lampenfassung richtig anzuschließen ist, sodass sie anschließend funktioniert und den einschlägigen Normen entspricht. Eine Lampenfassung anzuschließen, ist keineswegs kompliziert, verlangt allerdings Sorgfalt beim Anschließen der einzelnen Leiter und Basiswerkzeug, das man in den meisten Haushalten zur Hand hat. Ähnlich wie bei allen Anschlüssen von Elektrogeräten sollte auch der Anschluss einer Lampenfassung von einer Elektrofachkraft vorgenommen werden. Sollte dies aus schwerwiegenden Gründen nicht möglich sein, wird Ihnen dieser Artikel mit allgemeinen Ratschlägen und Empfehlungen helfen.

    Vor der eigentlichen Beantwortung der Frage, wie eine Lampenfassung anzuschließen ist, ist es ratsam, sich ein wenig mit den Grundlagen zu befassen. Deshalb führen wir hier die Beschreibung der Leiter an:

    • Braunes / schwarzes Kabel - Phasenleiter (L)
    • Blaues Kabel - Nullleiter (N)
    • Gelb-grünes Kabel - Schutzleiter (PE)
    anschluss-einer-lampenfassunglampenfassung-an-kabel-anschliessenanschluss-einer-e27-fassungmontage-einer-lampenfassung

    Was brauchen Sie vor dem Anschließen der Fassung?

    Vergewissern Sie sich, dass das Stromkabel, an das Sie die Fassung anschließen wollen, nicht unter Spannung steht.

    1. Schalten Sie den Sicherungsautomaten aus und sichern Sie ihn gegen Wiedereinschalten.
    2. Prüfen Sie mit einem Spannungsprüfer, dass keine Spannung anliegt. Testen Sie den Prüfer vorher an einem Auslass mit Spannung.
    3. Legen Sie Zange, Schlitz- und Kreuzschraubendreher, Abisolierzange sowie Isolierband oder Schrumpfschlauch bereit.
    4. Prüfen Sie den Leitungsquerschnitt. Für Leuchten sind 2× oder 3× 0,75 mm² üblich, bei fester Zuleitung 1,5 mm².
    5. Ordnen Sie die Leiter nach Farben zu: braun oder schwarz ist der Außenleiter (L), blau der Neutralleiter (N), grün-gelb der Schutzleiter (PE).

    Wie schließen Sie eine Lampenfassung Schritt für Schritt an?

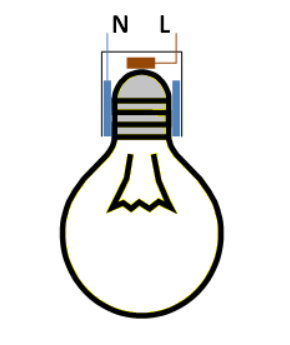

    Schließen Sie stets das braune / schwarze Kabel - den Phasenleiter (L) an den Mittelteil der Fassung und das blaue Kabel - den Nullleiter (N) an die Seite der Fassung an. Auch wenn eine Glühbirne bei umgekehrtem Anschluss funktionieren würde, ist diese Regel für den richtigen Stromanschluss unbedingt einzuhalten.

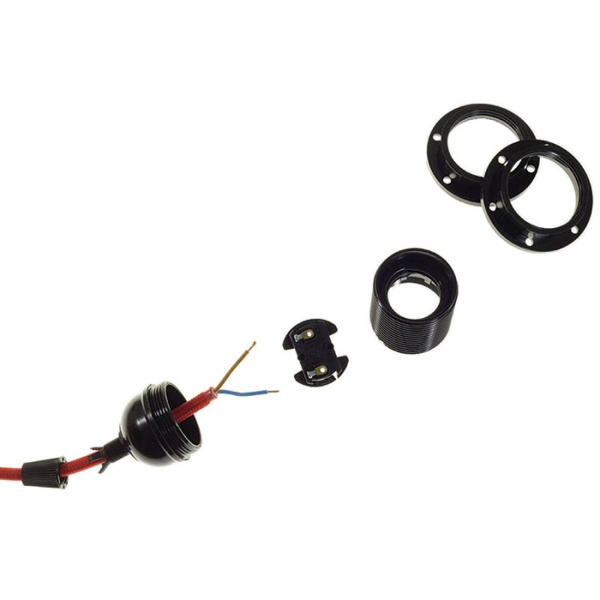

    1. Zerlegen Sie die Fassung. Bei der Schraubfassung drehen Sie die Kappe ab, bei der Klemmfassung lösen Sie die Klemmen.
    2. Isolieren Sie die Leiterenden auf etwa 8 mm ab.

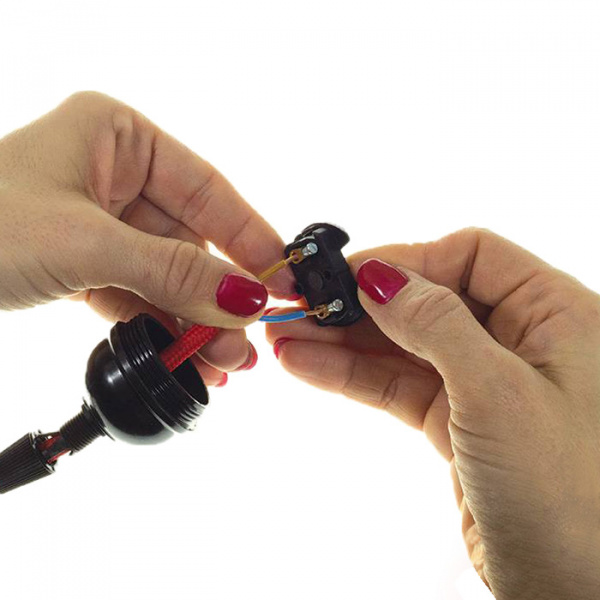

    3. Schließen Sie den braunen Außenleiter (L) am Mittelkontakt der Fassung an, also am Kontakt am Boden des Gewindes.
    4. Schließen Sie den blauen Neutralleiter (N) am Kontakt an, der mit dem Gewinde verbunden ist.
    5. Bei einer Metallfassung schließen Sie den grün-gelben Schutzleiter (PE) an der mit dem Erdungssymbol gekennzeichneten Klemme an.

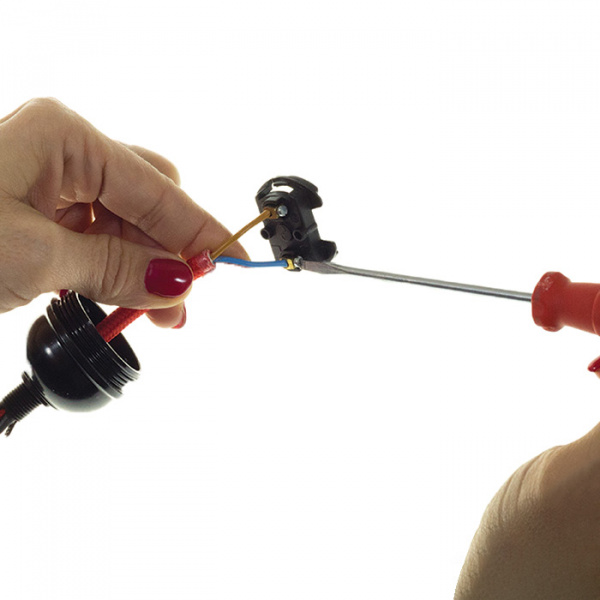

    6. Ziehen Sie die Schrauben so an, dass sie den Kupferleiter halten, nicht die Isolierung. Ziehen Sie an jedem Leiter und prüfen Sie den Halt.

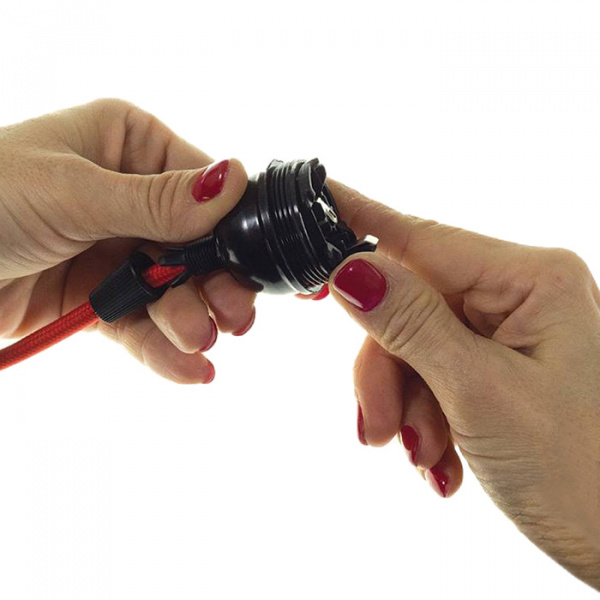

    7. Lassen Sie etwa 3 cm Leiterreserve in der Fassung und setzen Sie sie zusammen.
    8. Schalten Sie die Sicherung ein und prüfen Sie die Funktion mit eingedrehtem Leuchtmittel.

    Das gelb-grüne Kabel - der Schutzleiter (PE) wird meist an den Kronleuchter oder die Lampe selbst angeschlossen. Achten Sie beim Anschließen darauf, dass sich die Isolierung der Leiter nicht unter dem Schräubchen befindet, und ebenso ist eine angemessene Längenreserve der Leiter für eine eventuelle Reparatur zu lassen.

    zapojení-objímky

    Anschließen einer Fassung an Leiter 2x0,75 mm

    Anschließen einer Fassung an Leiter 3x0,75 mm

    Welches Leuchtmittel gehört in die Fassung?

    Das Anschließen der Lampenfassung haben wir erfolgreich hinter uns gebracht und nun muss nur noch eine passende Glühbirne eingesetzt werden. Je nach Typ der Fassung kann es sich um E27 Glühbirnen oder E14 Glühbirnen handeln.

    Wie unterscheiden Sie E27 von E14?

    Die Zahl hinter dem Buchstaben gibt den Gewindedurchmesser in Millimetern an. E27 misst 27 mm und sitzt in Kronleuchtern, Stehleuchten und den meisten üblichen Leuchten. E14 misst 14 mm und kommt in kleineren Leuchten, Wandleuchten und Kronleuchtern mit Kerzenlampen vor. Im Zweifel messen Sie den Außendurchmesser des Gewindes mit einem Messschieber.

    Wann muss die Fassung geerdet sein?

    Entscheidend sind Material der Fassung und Schutzklasse der Leuchte. Eine Metallfassung gehört immer an den Schutzleiter — löste sich innen der Außenleiter und berührte das Gehäuse, stünde das Metall ohne PE unter Spannung. Eine Kunststofffassung braucht keinen Schutzleiter, die Isolierung übernimmt den Schutz. Schneiden Sie den grün-gelben Leiter trotzdem nie ab: Schließen Sie ihn an der Metallkonstruktion der Leuchte an oder isolieren Sie ihn und lassen Sie ihn als Reserve liegen.

    Leuchten der Schutzklasse II erkennen Sie am Symbol zweier ineinanderliegender Quadrate. Sie haben keinen Schutzleiter. Leuchten der Schutzklasse I haben die PE-Klemme verbindlich und dürfen ohne sie nicht angeschlossen werden.

    Wie viel Watt verträgt eine Fassung?

    Auf jeder Fassung ist eine Temperaturkennzeichnung eingeprägt, etwa T130 oder T210. Die Zahl nennt die höchste Dauertemperatur in Grad Celsius, die das Material aushält. Eine übliche Kunststofffassung E27 mit T130 verträgt eine Glühlampe bis 60 W, eine Porzellanfassung auch 150 W. Bei LED-Lampen spielt die Grenze praktisch keine Rolle — eine LED-Lampe mit dem Lichtstrom einer 100-W-Glühlampe braucht rund 12 W.

    Was tun, wenn das Leuchtmittel nach dem Anschluss nicht leuchtet?

    1. Schalten Sie die Sicherung aus und prüfen Sie, ob beide Leiter in den Klemmen halten. Die häufigste Störung ist ein an der Isolierung festgeklemmter Leiter.
    2. Prüfen Sie, ob das Leuchtmittel bis zum Anschlag eingedreht ist. Bei einer neuen Fassung ist der Mittelkontakt oft heruntergedrückt — biegen Sie ihn vorsichtig einen Millimeter nach oben.
    3. Testen Sie das Leuchtmittel in einer anderen Leuchte. LED-Lampen fallen ohne sichtbares Anzeichen aus.
    4. Messen Sie die Spannung an den Klemmen der Fassung. Liegt dort keine an, sitzt der Fehler im Schalter oder in der Zuleitung.

    Über den Autor

    Diesen Text erstellt das technische Team der Klus Profile GmbH. Fassungen gehören zum Sortiment, das wir täglich konfektionieren und anschließen, der Ablauf stammt also aus der Werkstatt- und Montagepraxis.

    Hinweis: Schließen Sie die Fassung immer im spannungsfreien Zustand an. Bei Metallfassungen denken Sie an den Schutzleiter. Eingriffe in die feste Elektroinstallation dürfen ausschließlich von einer Elektrofachkraft ausgeführt werden.
