Wie schließt man eine Lampe an zwei Drähte oder Leiter an?

Dieser Artikel befasst sich mit der Problematik, wie man eine Leuchte an zwei Drähte, oder wenn Sie so wollen, an elektrische Leiter anschließt. Auf diese Frage stoßen Sie insbesondere beim Anschließen von Leuchten an alte Stromverteilungen und Elektroinstallationen. Ähnlich wie bei allen Anschlüssen von Elektrogeräten und beim Anschließen von Leuchten an zwei Leiter sollte dies durch eine Elektrofachkraft erfolgen. Sollte dies aus schwerwiegenden Gründen nicht möglich sein, wird Ihnen dieser Artikel mit allgemeinen Ratschlägen und Empfehlungen helfen.

Wenn Sie neue Leuchten in Gestalt von Kronleuchtern, Wandleuchten oder Außenleuchten kaufen, werden Sie die Möglichkeit haben, diese mithilfe von drei Leitern anzuschließen. Jedes farblich unterschiedliche Kabel hat seine eigene Bedeutung:

• Braunes / schwarzes Kabel - Phasenleiter (L)
• Blaues Kabel - Nullleiter (N)
• Gelb-grünes Kabel - Schutzleiter (PE)

Demgegenüber bieten Elektroinstallationen vor allem in älteren Objekten lediglich zwei Leiter:  L (Phasenleiter) und N (Nullleiter). Das Anschließen einer Leuchte mit zwei Drähten kann für eine weniger fachkundige Person etwas verwirrend sein. Dennoch ist die Lösung dieses technischen Problems recht einfach.

Was brauchen Sie vor dem Anschließen?

Das Anschließen einer Leuchte ohne Erdung an zwei Leiter ist eine Elektrikerarbeit, für die wir empfehlen, Vorbereitungen bezüglich der Arbeitssicherheit zu treffen.

• Schalten Sie vor Aufnahme der Arbeit den Leitungsschutzschalter des entsprechenden Stromkreises aus.
• Testen Sie mit einem Stromprüfer, ob der Stromkreis ausgeschalten ist.

1. Schalten Sie den Sicherungsautomaten des Stromkreises aus und sichern Sie ihn gegen Wiedereinschalten. Der Wandschalter genügt nicht.
2. Prüfen Sie mit einem Spannungsprüfer, dass an beiden Leitern keine Spannung anliegt. Testen Sie den Prüfer vorher an einem Auslass, von dem Sie wissen, dass er Spannung führt.
3. Legen Sie Schraubendreher, Abisolierzange, WAGO-Klemmen oder Lüsterklemmen und Isolierband bereit.
4. Notieren Sie, welcher Leiter an welcher Klemme der alten Leuchte saß. Fotografieren Sie den Anschluss mit dem Handy, bevor Sie etwas lösen.

Wie schließt man eine Leuchte an zwei Drähte an?

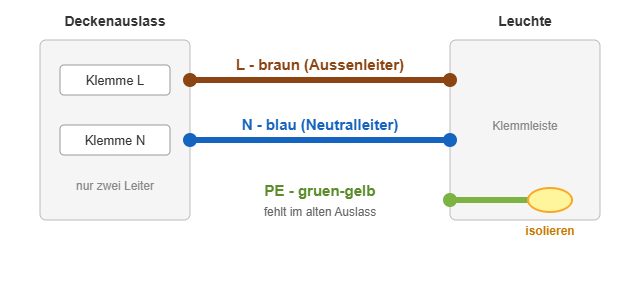

Anschlussschema einer Leuchte an zwei Leiter. Der braune Leiter gehört an die Klemme L, der blaue an die Klemme N. Der grün-gelbe Schutzleiter fehlt im alten Auslass — bei einer Leuchte der Schutzklasse I muss die Zuleitung dann erneuert werden.

Beim Anschließen werden wir folgendermaßen vorgehen. Aus der Decke, einer Wand oder dem Fußboden stehen uns lediglich zwei Leiter, L (Phasenleiter) und N (Nullleiter) zur Verfügung. Die entsprechende Leuchte schließen wir auf folgende Weise an:

• L - Den Phasenleiter der Leuchte schließen wir an den Phasenleiter der Stromleitung an.
• N - Anschließend verbinden wir die Nullleiter der Leuchte und der Stromleitung.
• P - Den gelb-grünen Schutzleiter der Leuchte isolieren wir sorgfältig, damit er bei Berührung mit den übrigen Leitern nicht kurzschließt.

Zum Verlängern oder Austauschen von Leitern der Leuchte können Sie auch ummantelte Kabel 2x0,75 mm oder 3x0,75 mm verwenden, die eine hohe Produktqualität und ein ausgezeichnetes Design aufweisen.

1. Isolieren Sie die Leiterenden bei WAGO-Klemmen auf etwa 10 mm ab, bei Schraubklemmen auf 8 mm.
2. Verbinden Sie den braunen Außenleiter (L) mit dem braunen oder schwarzen Leiter der Leuchte.
3. Verbinden Sie den blauen Neutralleiter (N) mit dem blauen Leiter der Leuchte.
4. Bei einer Leuchte der Schutzklasse I schließen Sie den grün-gelben Schutzleiter (PE) an. Fehlt er im Auslass, schließen Sie die Leuchte so nicht an — verwenden Sie eine Leuchte der Schutzklasse II oder lassen Sie die Zuleitung erneuern.
5. Ziehen Sie an jedem Leiter und prüfen Sie, dass er hält. Eine lose Verbindung ist die häufigste Ursache für Flackern und Überhitzung.
6. Legen Sie die Verbindungen so in die Deckendose, dass sie keine Metallteile berühren, und schrauben Sie die Leuchte an.
7. Schalten Sie die Sicherung ein und prüfen Sie die Funktion.

Womit verbinden Sie die Leiter richtig?

Gewöhnlich werden Stromleiter mithilfe einer Lüsterklemme oder Verbindungsklemme an eine Leuchte angeschlossen. Dieses Elektromaterial verhindert eine unerwünschte Berührung von Leitern mit ungeschützten aktiven Teilen. Gleichzeitig erleichtert es Ihnen die Arbeit und spart Zeit bei der Montage einer Leuchte.

Was tun, wenn der Schutzleiter im Auslass fehlt?

In Altbauten endet die Zuleitung oft nur mit zwei Leitern. Dann kommt ausschließlich eine Leuchte der Schutzklasse II infrage — Sie erkennen sie am Symbol zweier ineinanderliegender Quadrate. Diese Leuchten sind doppelt isoliert und brauchen keinen Schutzleiter.

Eine Leuchte der Schutzklasse I mit Metallgehäuse dürfen Sie ohne PE nicht anschließen. Bei einem inneren Fehler stünde das Gehäuse unter Spannung. Die Zuleitung muss dann eine Elektrofachkraft erneuern.

Wie erkennen Sie den Außenleiter, wenn die Farben nicht stimmen?

In alten Installationen finden Sie schwarze, graue oder sogar zwei gleichfarbige Leiter. Verlassen Sie sich nie auf die Farbe allein — prüfen Sie mit einem Spannungsprüfer. Bei eingeschalteter Sicherung und eingeschaltetem Wandschalter leuchtet der Prüfer nur am Außenleiter.

Bei Aluminiumleitungen aus den 1970er- und 1980er-Jahren gilt zusätzlich: Aluminium bricht bei wiederholtem Biegen. Verwenden Sie Klemmen mit Kontaktpaste für Aluminium und biegen Sie den Leiter so wenig wie möglich.

Wie viele Leuchten verträgt ein Stromkreis?

Bei einem 10-A-Automaten liegt die Dauerbelastung bei etwa 2 300 W. LED-Leuchten kommen selten über 15 W, rechnerisch also über hundert Stück. Begrenzend ist jedoch der Einschaltstrom: Jedes LED-Netzteil zieht beim Einschalten kurzzeitig ein Vielfaches seines Nennstroms. In der Praxis lösen zwanzig bis dreißig LED-Leuchten an einem Automaten diesen bereits beim Einschalten aus.

Über den Autor

Diesen Text erstellt das technische Team der Klus Profile GmbH. Unsere Monteure schließen Leuchten direkt beim Kunden an und in der eigenen Werkstatt konfektionieren wir Leuchten nach Maß. Der Ablauf stammt aus der täglichen Montagepraxis.

Hinweis: Arbeiten Sie nur an spannungsfrei geschalteten Leitungen. Eingriffe in die feste Elektroinstallation dürfen ausschließlich von einer Elektrofachkraft ausgeführt werden. Schalten Sie vorher die Sicherung aus und prüfen Sie mit einem Spannungsprüfer, dass keine Spannung anliegt.
