LED-Streifen 12V Lux Miners-ES | 12W | 168LED | CRI80+

Produktdetailbeschreibung

Der LED-Streifen 12V mit der Produktbezeichnung Lux Miners-ES (Effective Series) SC12168E und einer Leistung von 12 W/m ist für eine Beleuchtung mit einer fest definierten weißen Lichtfarbe bestimmt, die in mehreren Farbtemperaturvarianten (unterschiedlichen Weißtönen) erhältlich ist. Die Beleuchtungstechnologie mit einer unveränderlichen Farbe SC (Single Colour - DIM) bietet eine höhere Lichtausbeute und eine ausgewogene Farbwiedergabe des weißen Lichts.

Der weiße 12V LED-Streifen eignet sich für eine Vielzahl von Innenanwendungen sowie für die Fertigung von Leuchten in kleineren Serien. Die Effective-Serie der LED-Streifen des renommierten Herstellers Lux Miners ist eine bewährte Lösung für die übliche Beleuchtung und verbindet eine hohe Lichtausbeute (lm/W) mit einer hochwertigen mechanischen Verarbeitung und einem zuverlässigen Betrieb.

Wichtige Verkaufsinformationen

• Meterware - Sie erhalten den Streifen in der gewählten Länge (1–4 m am Stück) ohne angelötete Anschlusskabel. Wenn Sie ein Anschlusskabel anlöten lassen möchten, nutzen Sie unseren Service #tablink#sluzby#Löten von LED-Streifen##.

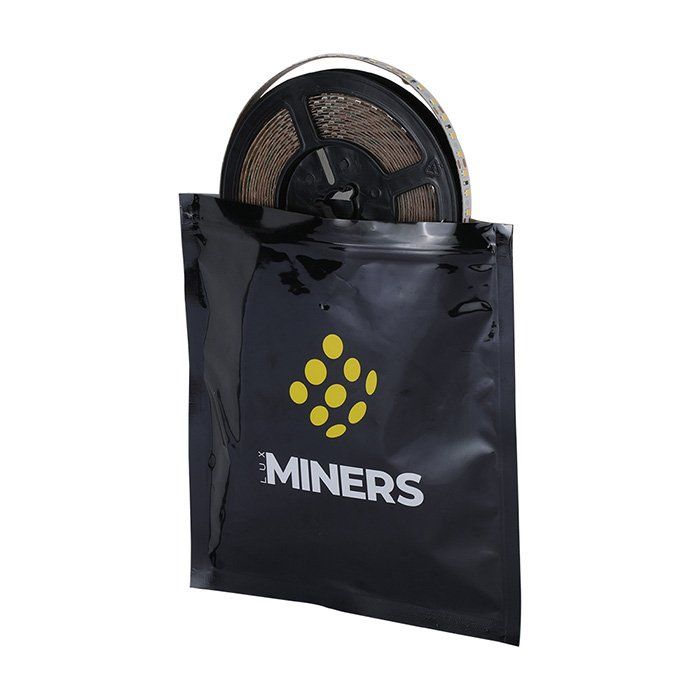

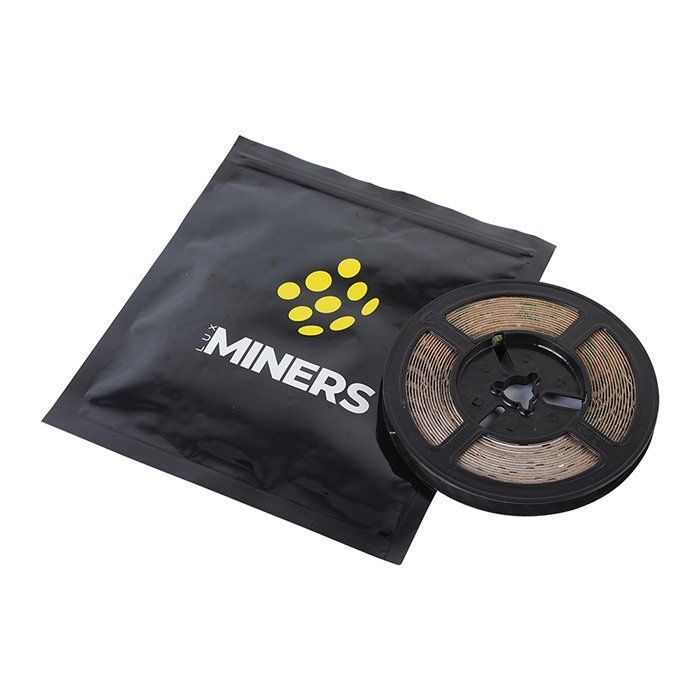

• Originalverpackung - umfasst eine antistatische Verpackung und eine Kunststoffspule mit dem aufgewickelten LED-Streifen in einer Länge von 5 m mit angelöteten Leitern (AWG22 15 cm).

Wo setzen Sie den LED-Streifen SC12168E ein?

Mit einem Lichtstrom von 1955 bis 2239 lm/m je nach Farbtemperatur eignet sich der Streifen für Arbeitslicht unter Küchenoberschränken, die Beleuchtung von Regalen, Vitrinen und Möbeln oder kräftiges indirektes Licht aus abgehängten Decken. Dank über 1 500 lm/m schafft er auch eine indirekte Hauptbeleuchtung kleinerer Räume aus einer abgehängten Decke oder einem Gesims. Für Wohnräume eignen sich 3000 K, für Küche und Arbeitsflächen 4000 K und für Werkstätten und Vitrinen 6500 K.

Lichtparameter, die Sie beachten sollten

• CRI 82+ bis 84+ je nach Farbtemperatur - sorgt für eine gute und ausgewogene Farbwiedergabe, geeignet für die übliche Innenbeleuchtung mit ausreichendem Kontrast und einem natürlichen Aussehen beleuchteter Gegenstände.
• Lichtausbeute ≈ 187 lm/W bei 4000 K - eine Lichtausbeute über 150 lm/W bedeutet, dass der Streifen bei gleicher Leistung mehr Licht abgibt und sich weniger erwärmt.

Umfang der angebotenen Varianten an Farbtemperaturen des weißen Lichts

• Warmweiß - 3000 K (1955 lm/m | CRI82+)
• Neutralweiß - 4000 K (2239 lm/m | CRI84+)
• Kaltweiß - 6500 K (1971 lm/m | CRI84+)

Welche weiteren technischen Eigenschaften sollten Ihnen nicht entgehen?

Technische Daten sind eine unerlässliche Quelle von Produktangaben, dank derer sich ein Produkt richtig verstehen und effektiv nutzen lässt. So können Sie es im Einklang mit seinen Spezifikationen verwenden und optimale Beleuchtungsergebnisse erzielen.

• Schutzart IP20 - geeignet für die Verwendung in Innenräumen bei einer empfohlenen Betriebstemperatur von −15 °C bis 60 °C.
• DC 12 V Betriebsspannung - eine sichere Spannung, geeignet für Beleuchtungssysteme und Projekte kleineren Umfangs. Eine zuverlässige Versorgung gewährleisten kompatible #tablink#zdroje#Netzteile##.
• 12 W/m Leistung - Verbrauch von 1 m Streifen bei voller Helligkeit. Danach dimensionieren Sie das Netzteil mit etwa 20 % Reserve: zum Beispiel für 5 m Streifen (5 × 12 W = 60 W) ein Netzteil mit mindestens 72 W.
• 168 LEDs/m - bei dieser LED-Dichte lässt sich je nach Tiefe und Typ des verwendeten LED-Profils eine vollständige Lichtstreuung erreichen, sodass der Punkteffekt deutlich unterdrückt oder ganz beseitigt wird.
• Breite des Streifens 8 mm - ermöglicht die Installation auch an beengten Stellen.

Der weiße 12V LED-Streifen SC12168E ist ein technisch ausgereiftes Produkt, deshalb finden Sie hier auch erweiterte technische Informationen

Die folgenden Informationen sind für erfahrene Nutzer, Lichttechniker und Montageprofis bestimmt. Mit diesen Spezifikationen können Fachleute die Kompatibilität, Effizienz und Eignung des Produkts für konkrete Anwendungen beurteilen.

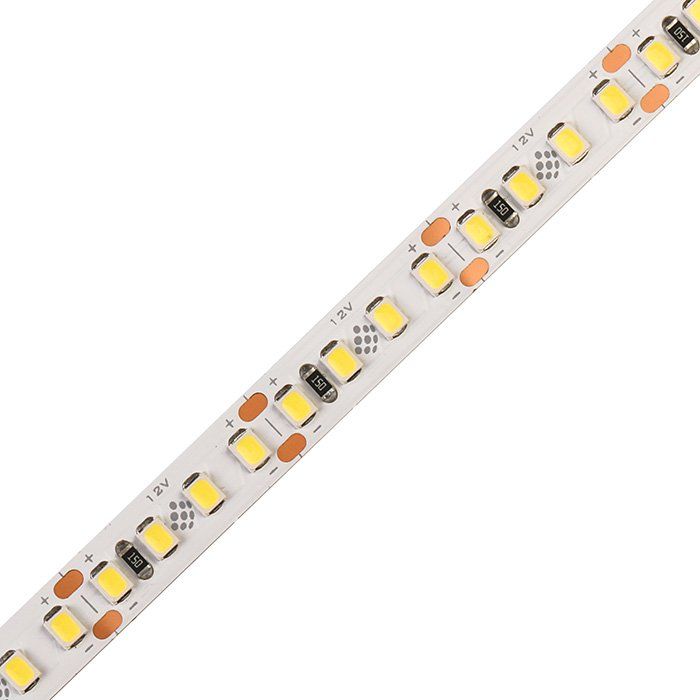

• SMD 2835 – Gehäuse 2,8 × 3,5 mm - flaches rechteckiges Gehäuse mit knapp 1 mm Höhe und einer großen Metallfläche an der Unterseite, über die die Wärme direkt in die Kupfer-Leiterplatte und weiter in das Aluminiumprofil abgeleitet wird. Im Vergleich zu älteren SMD-3528-Gehäusen verkraftet die 2835 eine höhere Leistung bei niedrigerer Chiptemperatur. Bei diesem Streifen entfallen auf eine LED nur etwa 0,07 W (12 W/m ÷ 168 LEDs/m), sodass die LEDs mit großer Reserve arbeiten: Sie erwärmen sich weniger, halten Helligkeit und Lichtfarbe länger und erreichen eine höhere Lichtausbeute (≈ 187 lm/W). Der Abstrahlwinkel beträgt 120°.
• 2 oz/ft² Kupferschicht der PCB (Printed Circuit Boards) - die 2 oz starke Kupferschicht der Leiterplatte sorgt für eine gute Leitfähigkeit und Wärmeableitung und trägt so zu einer langen Lebensdauer des Produkts bei.
• Dimmen und Helligkeitsregelung - der Streifen wird mit einem PWM-Dimmer gedimmt, der zwischen Netzteil und Streifen geschaltet wird. Wir empfehlen kompatible #tablink#stmivace#Fernbedienungen und Dimmer##.
• EPREL (European Product Database for Energy Labelling) Registrierung - das Produkt ist in der Europäischen Produktdatenbank für Lichtquellen registriert.

Ratschläge und Tipps zu Montage und Anschluss

Die Installation des LED-Streifens SC12168E ist für Profis und Techniker mit entsprechender Ausrüstung geeignet. Bei der Montage ist eine Beschädigung des Streifens durch übermäßiges Biegen, Verdrehen oder unsachgemäßes Löten zu vermeiden. Das Anlöten von Anschlussleitern oder das Verlängern des Streifens empfehlen wir nicht ohne entsprechende Erfahrung.

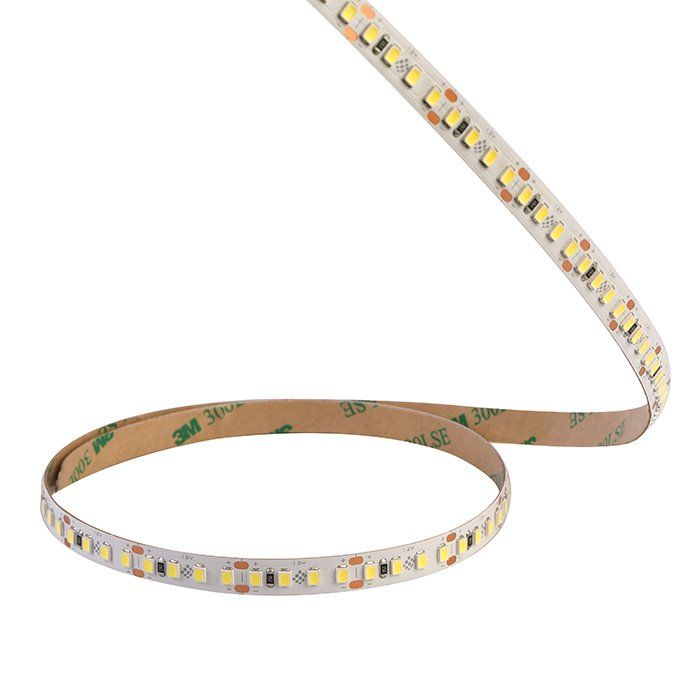

Der LED-Streifen SC12168E ist auf der Unterseite mit dem doppelseitigen Klebeband 3M 300LSE versehen, das eine einfache Montage und eine dauerhaft feste Befestigung in einem weiten Betriebstemperaturbereich gewährleistet. Kleben Sie den Streifen auf einen glatten und entfetteten Untergrund. Wir empfehlen dringend die Montage in LED-Profilen und Leisten aus Aluminium, die den Streifen kühlen und vor mechanischer Beschädigung schützen. Für die Montage können Sie auch unser breites Angebot an #tablink#montaz#Montagezubehör und Kabeln## nutzen.

• Kürzen - schneiden Sie den Streifen mit einer technischen Schere nur an den markierten Stellen, also alle 23,81 mm.
• Polarität - schließen Sie den Plusleiter des Netzteils an den Pol + des Streifens und den Minusleiter an den Pol − an. Bei vertauschter Polarität leuchtet der Streifen nicht.
• Die maximale Anschlusslänge von einem Ende beträgt 5 m. Längere Linien speisen Sie von beiden Enden oder aus der Mitte ein (jede Hälfte höchstens 5 m) oder teilen sie in Abschnitte mit eigener Zuleitung. Sonst leuchtet das entferntere Ende des Streifens schwächer.

#kalkulacka#

Empfehlungen vor dem ersten Anschließen

Der LED-Streifen SC12168E zeichnet sich durch eine hohe technische Qualität und sehr seltene Produktionsfehler aus. Dennoch empfehlen wir, vor der Montage einen kurzen Funktionstest durchzuführen. Dieser sollte nicht länger als 45 Sekunden dauern, und der Streifen sollte vollständig von der Spule abgewickelt sein, damit er ausreichend gekühlt wird. Prüfen Sie während des Tests, ob alle LEDs gleichmäßig leuchten, nicht flackern und keine Auffälligkeiten zeigen. Wenn Sie einen Produktionsfehler feststellen, reklamieren Sie den Streifen bitte umgehend. Nach der Installation lässt sich nicht mehr verlässlich feststellen, ob der Mangel durch einen Produktionsfehler oder durch eine unsachgemäße Montage verursacht wurde.

Häufig gestellte Fragen

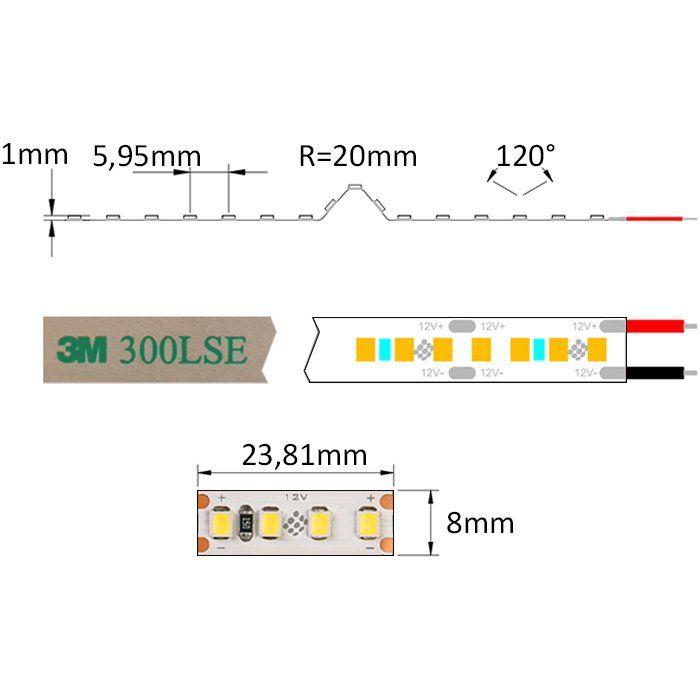

Technische Zeichnung
