Wie schließt man einen LED-Streifen an?

Für Heimwerker und jene, die zum ersten Mal mit LED-Streifen zu tun haben, versuchen wir hier, in einigen wesentlichen Punkten zu beschreiben, wie beim Anschließen eines LED-Streifens vorzugehen ist. Ferner werden wir uns auch mit den Grundfertigkeiten in Verbindung mit LED-Streifen wie dem Kürzen von LED-Streifen auf eine gewünschte Länge und dem Verbinden von LED-Streifen zwecks deren Verlängung befassen.

• Handhabung eines LED-Streifens
• Wie schließt man einen LED-Streifen an?
• Wie kürzt man einen LED-Streifen?
• Verbinden und Verlängern von LED-Streifen
• Aufkleben und Kühlen eines LED-Streifens
• Wie schließt man einfarbige LED-Streifen an?
• Wie schließt man CCT LED-Streifen an?
• Wie schließt man RGB LED-Streifen an?
• Wie schließt man RGBW LED-Streifen an?
• Wie schließt man RGBWW LED-Streifen an?

Wie geht man mit einem LED-Streifen um?

Wenn Sie einen LED-Streifen handhaben, müssen Sie stets vorsichtig sein und ihn vor einer elektrostatischen Entladung schützen. Die Chips der Dioden sind anfällig gegen eine Beschädigung dirch statische Elektrizität. Nehmen Sie an einem LED-Streifen keine Veränderungen vor, mit Ausnahme des Kürzens eines LED-Streifens und des Verbindens von zwei LED-Streifen an den markierten Stellen. Vermeiden Sie auch ein übermäßiges Biegen oder Verdrehen eines LED-Streifens, was diesen dauerhaft mechanisch beschädigen kann.

Wie schließt man einen LED-Streifen an?

Wir empfehlen, vor Beginn der Arbeit mit einem LED-Streifen einen kurzen Test durchzuführen, indem ie ihn anschließen und zum Leuchten bringen. Es ist sehr unangenehm, wenn Sie einen LED-Streifen aufkleben und verlöten und dann anshcließend feststellen, dass ein Teil des Streifens nicht funktioniert. Dann müssen Sie ihn reparieren, was sich Sie gleich zu Beginn der Installation hätten vermeiden können.

Wenn Sie beim Anschließen eines LED-Streifens die Polarität der DC-Versorgung verwechseln, wird der LED-Streifen nicht leuchten und im schlimmsten Fall dauerhaft beschädigt sein (verkürzte Lebensdauer oder reduzierte Leuchtkraft).

Wie kürzt man einen LED-Streifen?

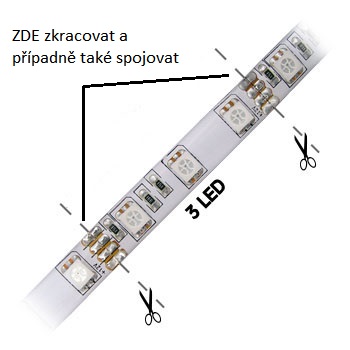

LED-Streifen können auf eine gewünschte Länge gekürzt werden, aber er kann nicht an jeder beliebigen Stelle gekürzt werden, sondern nur nach einzelnen Teilen, die sich Module oder Segmente nennen. Die Länge eines Moduls oder Segments kann bei jedem LED-Streifen anders sein, in der Regel sind sie 2,5 - 10 cm lang. Die einzelnen Module sind durch einen sichtbaren Strich (zuweilen auch durch das Symbol einer Schere) und mit einer Kennzeichnung der Pole +/- voneinander getrennt.

1. Suchen Sie auf dem Streifen das Scherensymbol oder die gestrichelte Linie zwischen den Kupferflächen. Nur dort schneiden Sie.
2. Messen Sie die Länge eines Moduls. Je nach Diodendichte sind es 2,5 bis 10 cm, runden Sie die Gesamtlänge auf volle Module.
3. Schneiden Sie mit scharfer Schere genau mittig durch die Trennmarkierung, damit an beiden Enden die volle Kupferfläche bleibt.
4. Bei Streifen ab IP65 ziehen Sie zuerst den Silikonmantel ab und dichten das Ende nach dem Kürzen mit Endkappe und Kleber wieder ab.

Wie verbindet man zwei LED-Streifen?

Zu den wesentlichen Vorteilen von LED-Streifen gehört auch die Möglichkeit ihrer Verlängerung. Zum Verbinden können Sie unseren Lötservice nutzen. Das Löten von LED-Streifen halten wir für eine zuverlässige Methode. Das Verbinden mit einem Stecker ist zwar schneller und einfacher, kann aber auch weniger zuverlässig sein.

Beim Löten sind die Kontakte beider LED-Streifen zu reinigen. Nehmen Sie keine mechanische Reinigung mit einer Feile oder ähnlich grobem Werkzeug vor. Verwenden Sie zur Reingung von Kontakten eine vor solche Zwecke vorgesehene chemische Lösung. Auf die gereinigte Oberfläche kann eine dünne Schicht Lötzinn aufgetragen werden und anschließend werden die beiden zu verbindenden Teile desselben LED-Streifen-Typs aneinander geschoben und verlötet. Für LED-Streifen gibt es zwar Kunststoff-Verbinder, allerdings haben wir mit diesen widersprüchliche Erfahrungen gemacht, weshalb wir deren Verwendung nicht sonderlich empfehlen. Sie sind einer der häufigsten Ursachen eventueller Probleme.

Führen Sie nach dem Verbinden von Streifen einen kurzen Funktionstest durch.

1. Reinigen Sie die Kontakte beider Streifen mit Leiterplattenreiniger. Feile und Schleifpapier sind tabu, die Kupferfläche ist dünn und löst sich ab.
2. Verzinnen Sie die gereinigten Flächen dünn.
3. Legen Sie die Streifen so aneinander, dass die Markierungen + und − auf beiden Teilen zusammenpassen. Bei RGB-Streifen müssen alle vier Kontakte passen.
4. Löten Sie mit etwa 300 °C, je Kontakt höchstens drei Sekunden. Längeres Erhitzen schädigt Kleber und Dioden.
5. Lassen Sie die Lötstelle abkühlen und decken Sie sie mit Schrumpfschlauch ab.
6. Prüfen Sie die gesamte Kette am Netzteil, bevor Sie sie aufkleben.

Wie klebt und kühlt man einen LED-Streifen?

LED-Strips sind für eine einfache Installation an eine Oberfläche mit einem doppelseitigem Klebeband versehen. Vergewissern Sie sich vor dem Aufkleben eines LED-Streifensm, dass die Oberfläche sauber, trocken und frei von Staub, Fett und Unreinheiten ist, die die Haftföhigkeit beeinträchtigen könnten. Weniger leistungsstarke LED-Streifen bis etwa 8 W Leistungsaufnahme müssen nicht gekühlt werden. Bei mehr als 8 W Leistungsaufnahme empfehlen wir hingegen eine Kühlung.

Bei leistungsstarken LED-Streifen ist die Aufrechterhaltung der idealen Betriebstemperatur unerlässlich, damit die Lichtparameter konstant und lange Lebensdauer aufrecht erhalten werden. Für die beste Kühlung sorgen LED-Profilleisten, die direkt für diesen Zweck entwickelt wurden.

Wie schließt man einfarbige LED-Streifen an?

Einfarbige sind sowohl weiße LED-Streifen als auch farbige LED-Streifen. Ihren Schasltplan finden Sie unten.

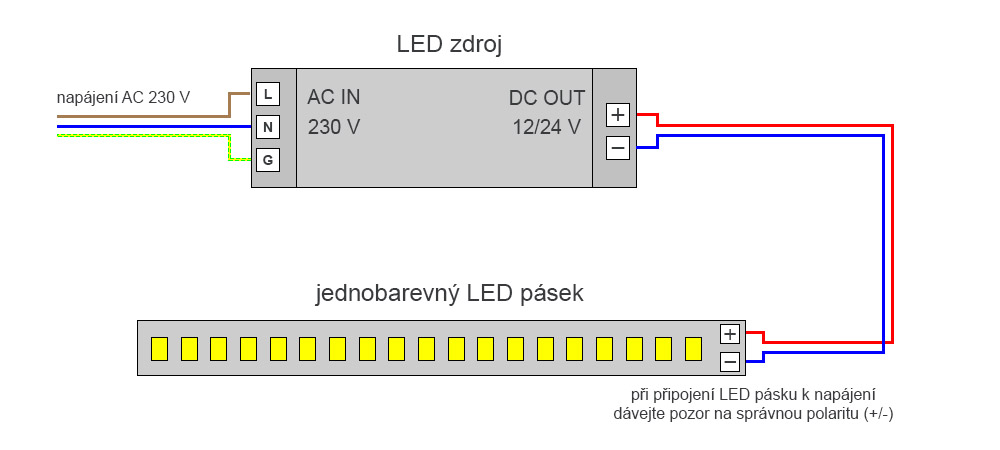

Einfache Schaltung

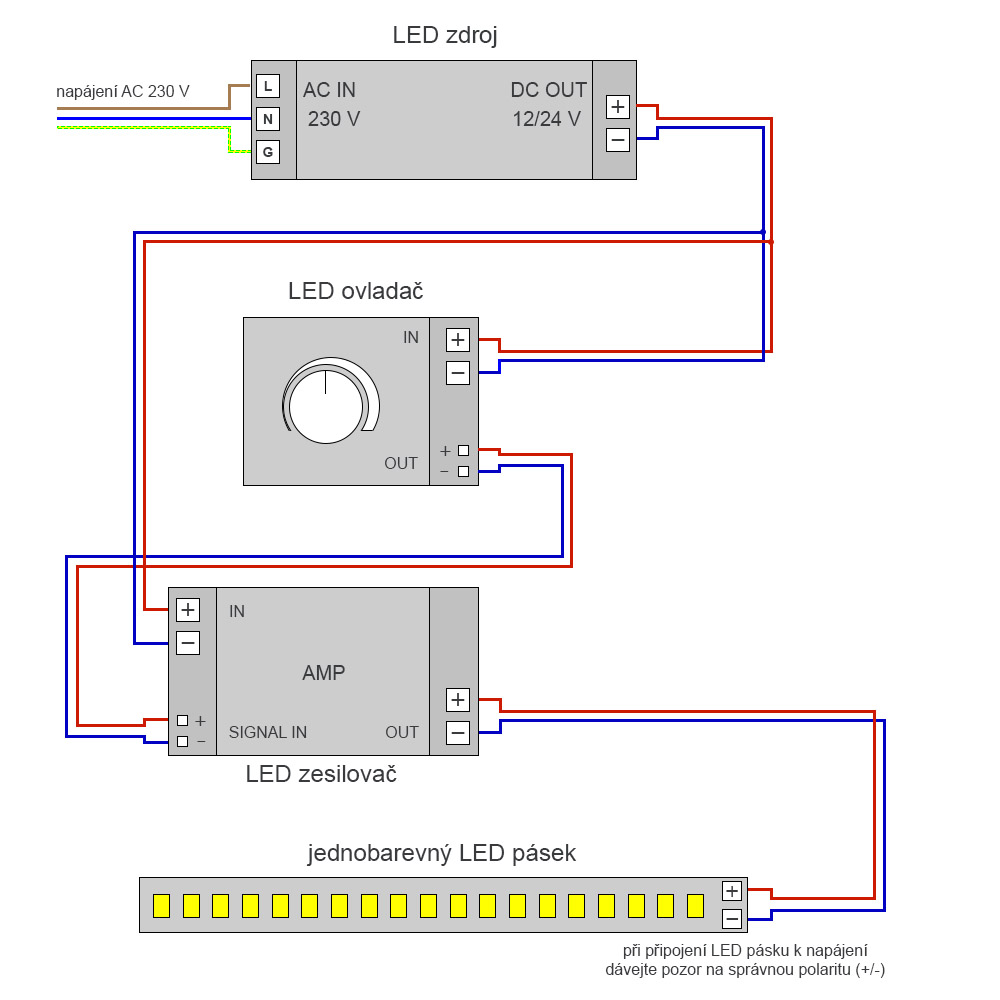

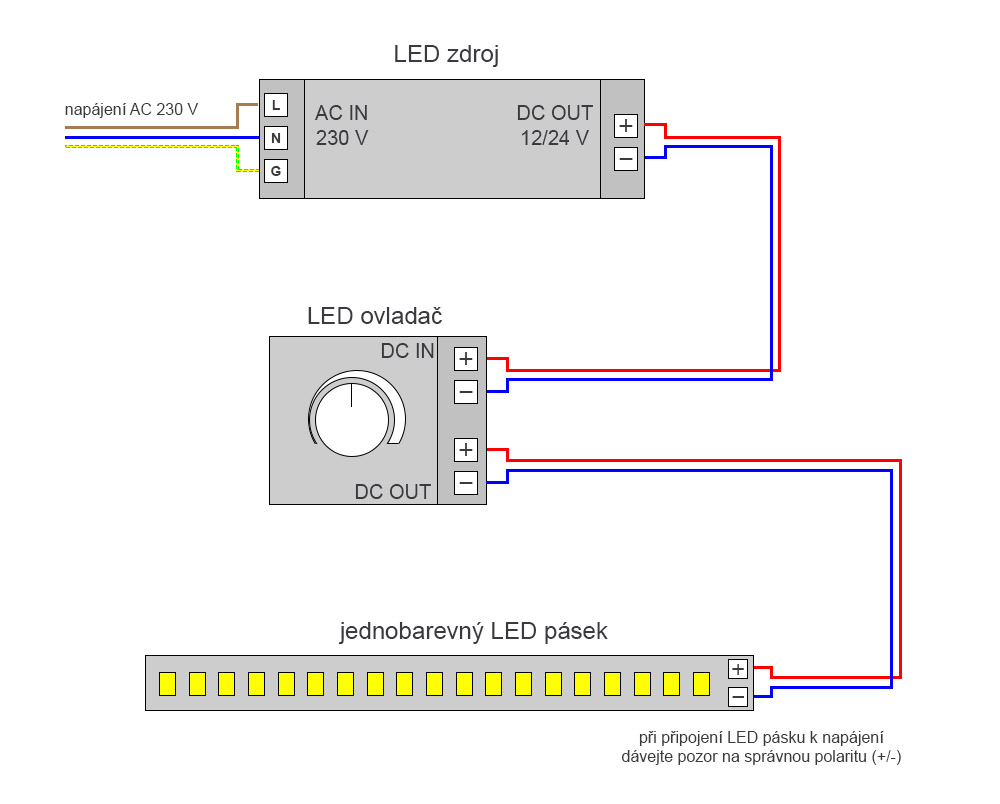

Schaltung mit Dimmer

Wie schließt man CCT LED-Streifen an?

CCT LED-Streifen verlangen für den Schalten und Steuern der Farbtemperatur oder der Lichtintensität CCT LED-Controller. Die Arbeit mit diesen verlangt ein größeres Maß an Geschick und Fertigkeiten. Gegenüber gewöhnlichen Streifen hat dieser Typ drei Lötflächen zum Anschließen der Leiter.

Unten finden Sie die häufigsten Schaltpläne für CCT LED-Streifen mit Controller und Netzteil.

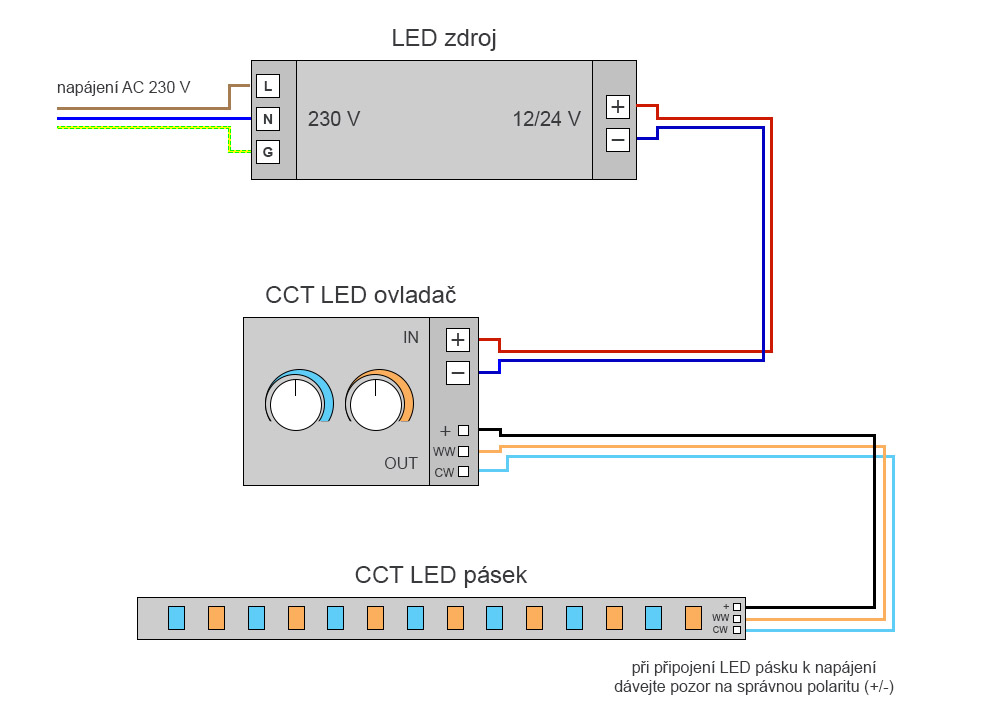

Schaltung mit Controller

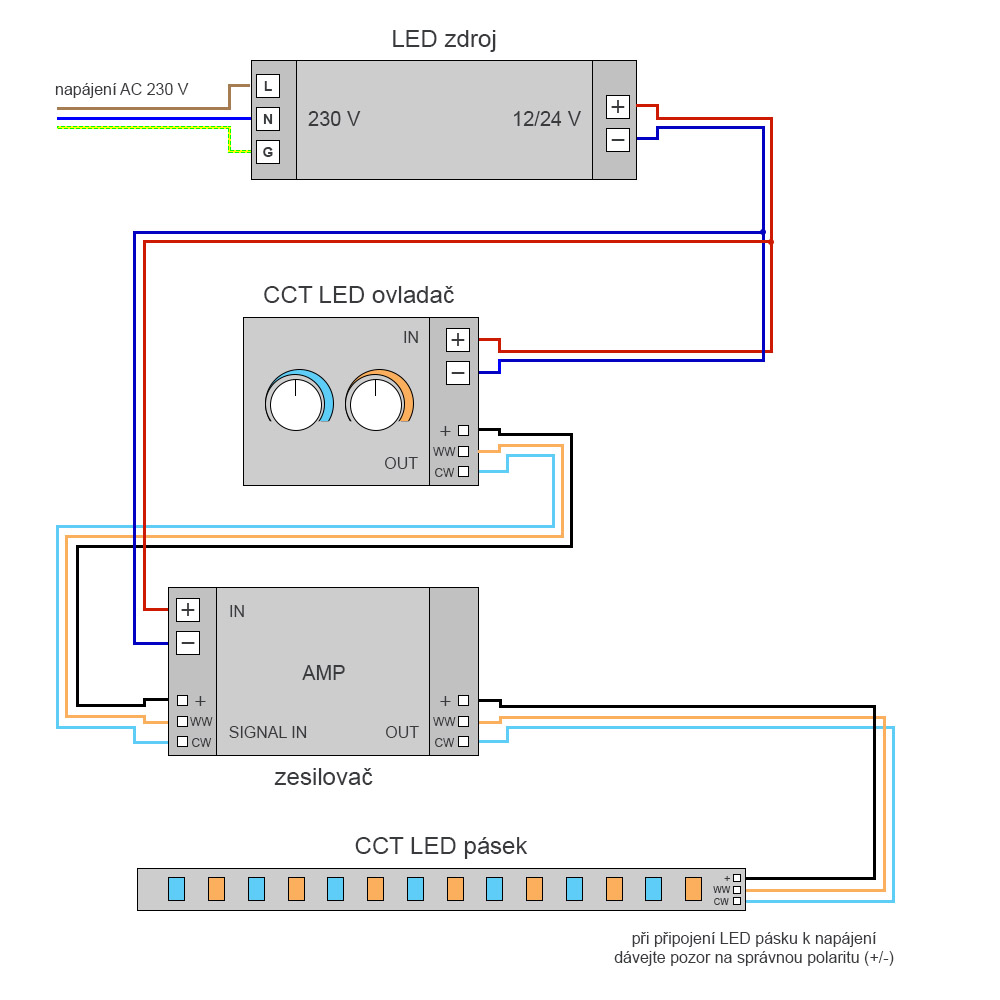

Schaltung mit Controller und Verstärker

Wie schließt man RGB LED-Streifen an?

RGB LED-Streifen verlangen für das Schalten und das Mischen der Farben oder zum Regeln der Lichtintensität RGB LED-Controller. Die Arbeit mit diesen verlangt ein größeres Maß an Geschick und Fertigkeiten. Gegenüber gewöhnlichen Streifen hat dieser Typ vier Lötflächen zum Anschließen der Leiter.

Unten finden Sie ddie häufigsten Schaltpläne für RGB LED-Streifen mit einem Controller und einem Netzteil.

Schaltung mit Controller

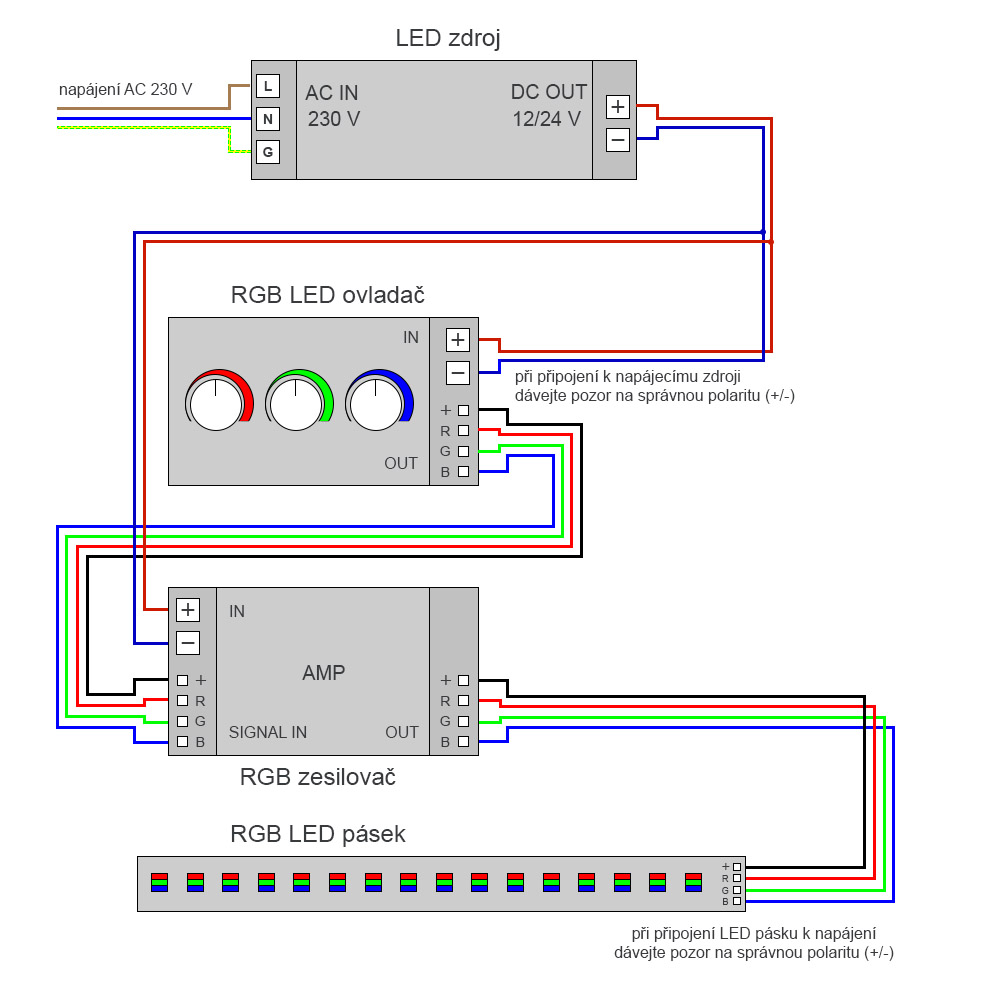

Schaltung mit Controller und Verstärker

Wie schließt man RGBW LED-Streifen an?

RGBW LED-Streifen verlangen für das Schalten und das Mischen der Farben oder zum Regeln der Lichtintensität RGBW LED-Controller. Die Arbeit mit diesen verlangt ein größeres Maß an Geschick und Fertigkeiten. Gegenüber gewöhnlichen Streifen hat dieser Typ fünf Lötflächen zum Anschließen der Leiter. Ohne vorherger Erfahrungen raten wir davob ab, selbst zu löten, sondern dies Fachleuten zuvertreuen.

Unten finden Sie ddie häufigsten Schaltpläne für RGBW LED-Streifen mit einem Controller und einem Netzteil.

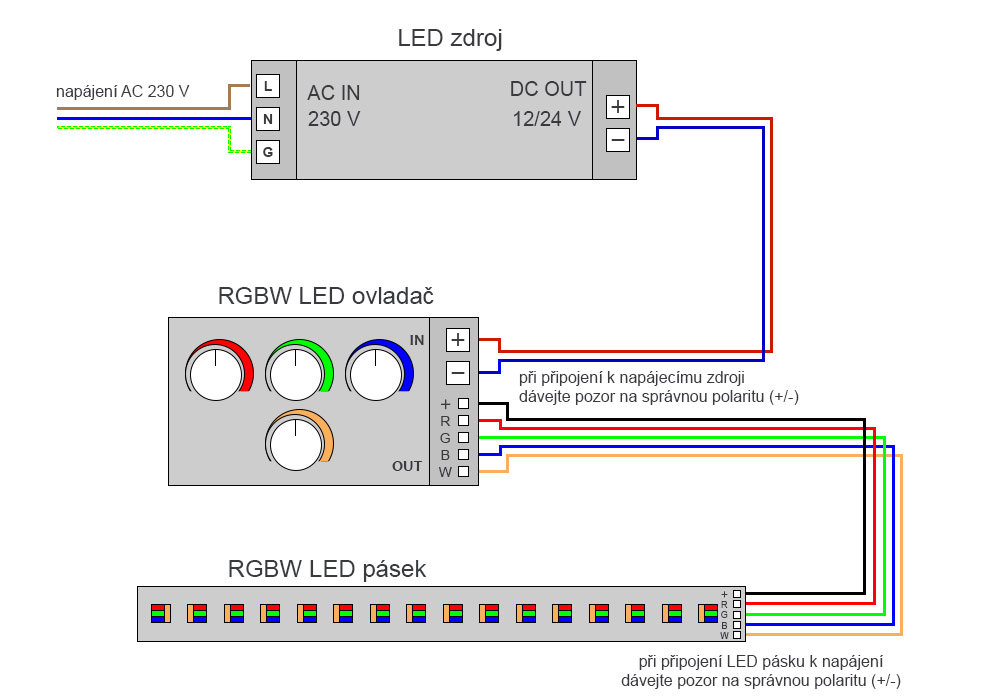

Schaltung mit Controller

Schaltung mit Controller und Verstärker

Wie schließt man RGBWW LED-Streifen an?

RGBWW-LED-Streifen brauchen zum Anschließen und zum Mischen von Farben und Helligkeit einen RGBWW-Controller. Die Arbeit damit verlangt etwas Geschick. Anders als ein einfarbiger Streifen hat dieser Typ sechs Lötflächen für die Leiter. Ohne Vorerfahrung empfehlen wir, das Löten und den Anschluss von RGBWW-Streifen einem Fachbetrieb zu überlassen.

Unten finden Sie das gängigste Anschlussschema eines RGBWW-LED-Streifens mit Controller und Netzteil.

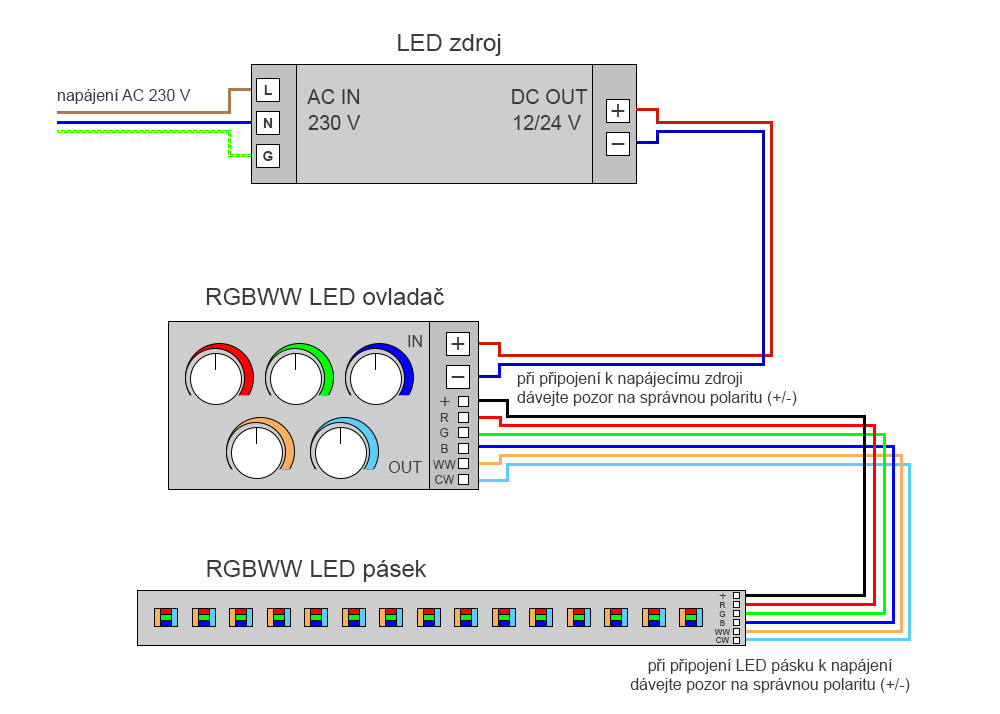

Schaltung mit Controller

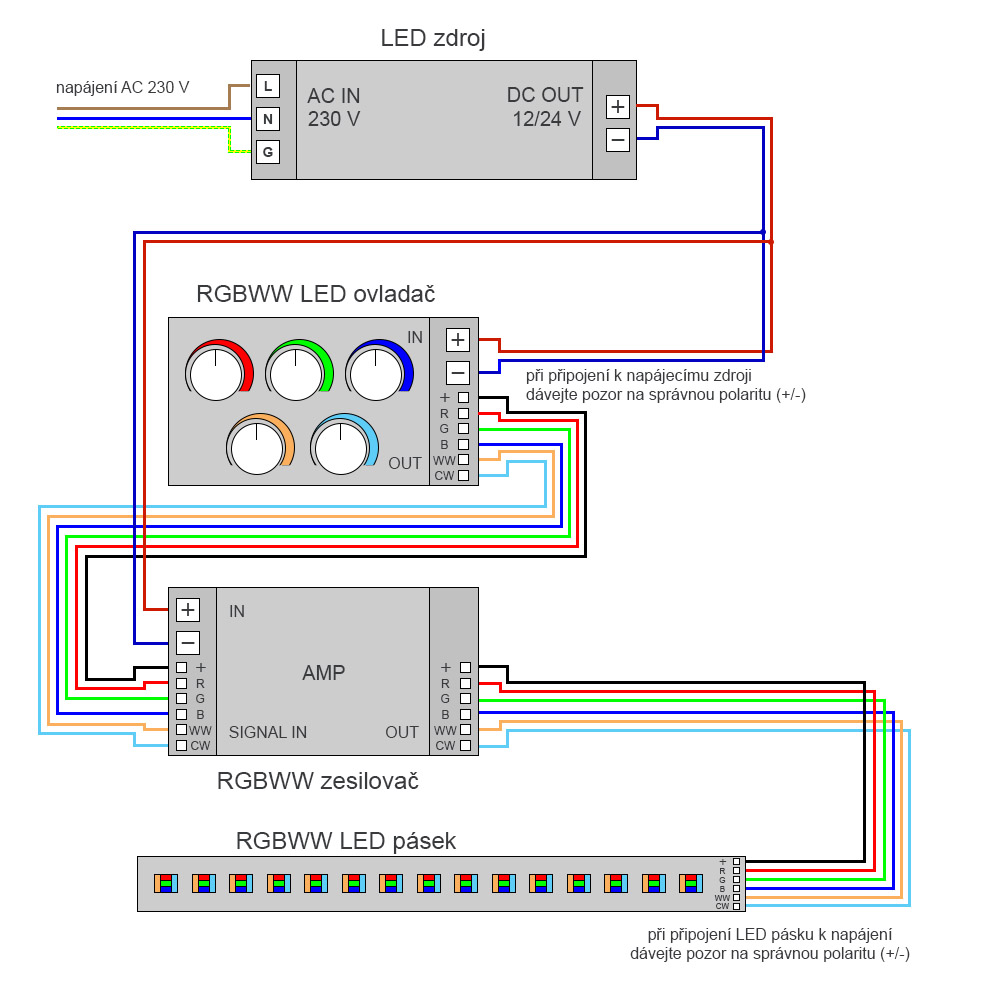

Schaltung mit Controller und Verstärker

Haben Sie Fragen zum richtigen Anschluss oder zur Montage von LED-Streifen? Melden Sie sich bei uns, wir beraten Sie gern.
