Was für ein Kabel ist für die Fertigung von Leuchten zu wählen?
Das richtige Kabel für die Fertigung von Leuchten zu wählen, muss keine Wissenschaft sein. Es genügt zu wissen, was zu beachten ist. Egal, ob es um die Spannung, die Strombelastung, die Art der Installation oder die Sicherheitsnormen geht, bei uns finden Sie Antworten und geeignete Produkte. Wir sind Ihnen behilflich, ein Kabel genau entsprechend Ihren technischen und Design-Bedürfnissen zu wählen.
Unsere Richtwerttabelle kann Ihnen bei der Auswahl eines geeigneten Leiterquerschnitts behilflich sein. Sie veranschaulicht die maximale Belastbarkeit in Amper (A) und in Watt (W) für eine Spannung von 230 V. Gleichzeitig ist in der Tabelle angeführt, mit welchem Leitungsschutzschalter ein gewählter Kabelquerschnitt gesichert sein sollte. Die realen Werte können sich je nach Unterbringung des Kabels (frei geführt, Unterputz, in einem Kabelschlauch u. ä.) und weiteren Faktoren wie der gesamten Leistungsaufnahme der Leuchten oder dem Material, in dem die Kabel verlegt sind, unterscheiden.
| Leiterquerschnitt [mm²] | A2 max. Strom [A] |
Leistungsaufnahme [kW] |
A2 Sicherung [A] |
| 0,34 | 4,5 | 1 | - |
| 0,5 | 7 | 1,6 | - |
| 0,75 | 9 | 2 | - |
| 1 | 11 | 2,5 | 6 |
| 1,5 | 15 | 3,4 | 10 |
| 2,5 | 20 | 4,6 | 16 |
| 4 | 25 | 5,7 | 20 |
Was ist unsere Empfehlung bezüglich der Wahl eines zweiadrigen 2x0,75 mm oder eines dreiadrigen 3x0,75 mm Kabels?
Wir werden oft gefragt, welches Kabel für die Fertigung von Leuchten zu wählen ist. Die erste Frage, die viele unserer Kunden stellen, ist, ob sie ein zweiadriges Kabel (zum Beispiel 2x 0,75 mm) oder ein dreiadriges Kabel (zum Beispiel 3x 0,75 mm) verwenden sollen. In diesem Fall gilt folgende Empfehlung:

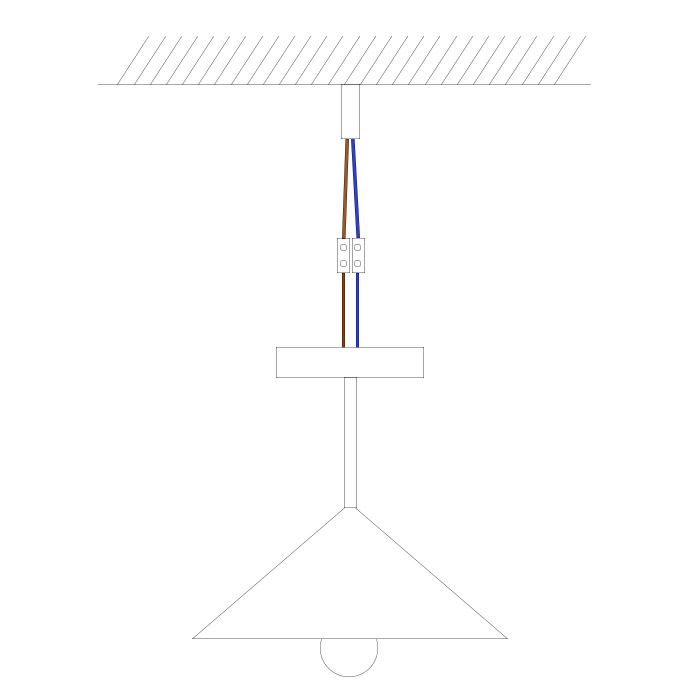

- Mit einem zweiadrigen (z. B. 2x0,75 mm) Kabel kann eine Leuchte der Schutzklasse II angeschlossen werden. D. h. eine Leuchte mit einer doppelten oder verstärkten Isolierung, die keine aktiven Teile beinhaltet, bei denen die Gefahr eines Stromschlags drohen würde. Vereinfacht gesagt, es gibt keine sichtbaren Metallteile, an denen es durch Berührung zu einem Stromunfall kommen könnte. Eine solche Leuchte hat auch keine Klemme für den Anschluss eines dritten, also eines Schutzleiters. Es handelt sich um den Anschluss von Lampen ohne Erdung. Im Folgenden ist noch veranschaulicht, wie eine Lampe an 2 Drähte (Leiter) anzuschließen ist:
-

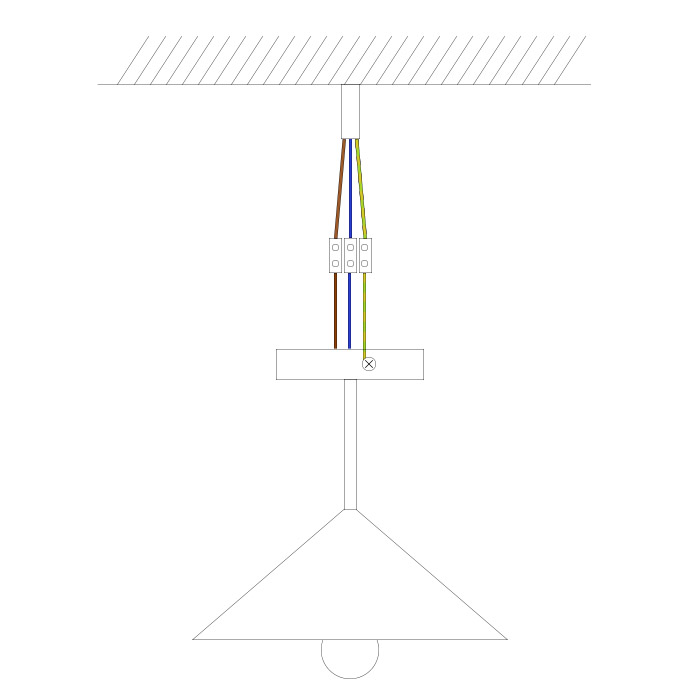

Mit einem dreiadrigen Kabel sind Leuchten anzuschließen, die nicht der Schutzklasse II entsprechen. Bei diesen wird der Schutz vor einem Stromunfall durch eine Grundisolierung und durch die Verbindung aktiver Teile der Leuchte oder eines Geräts mit einem Schutzleiter sichergestellt. Vereinfacht gesagt, bei diesen Leuchten können Metallteile berührt werden. Diese sind mit einem dritten, also einem Schutzleiter verbunden, wodurch ihr Schutz gewährleistet ist. Im Folgenden ist noch veranschaulicht, wie eine Lampe an 3 Drähte (Leiter) anzuschließen ist:
Für welchen Zweck empfehlen wir Kabel 3x1,5 mm?
Generell gilt, dass in Hausinstallationen der N- und der PE-Leiter (blauer und gelbgrüner) getrennt sein müssen. Aus dieser Empfehlung gehen dreiadrige Kabel für einphasige Geräte (für 230 V) als eindeutige Wahl hervor. Die allgemeine Empfehlung lautet, dass für Lichtstromkreise Kupferleiter 3x1,5 mm mit einer Sicherung von 6-10 A verwendet werden.
Ummantelte Kabel 3x1,5 mm können auch für Steckdosen und Steckdosenstromkreise verwendet werden, und zwar unter der Voraussetzung, dass sie mit einem 10A Leitungsschutzschalter gesichert werden. Diese Lösung kann für eigenständige Steckdosen angewendet werden, die speziell für ein konkretes Verbrauchsgerät bestimmt sind, für das 10 A und weniger ausreichend sind. Zum Beispiel kann es sich um eine eigenständige Steckdose für einen Kühlschrank, einen Herd, Computer, eine Pumpe ö. ä. handeln. Wir empfehlen nicht, Kabel 3x 1,5mm für Universalsteckdosen und Steckdosenstromkreise zu verwenden.
Für welchen Zweck empfehlen wir Kabel 3x2,5 mm?
Für Steckdosenstromkreise gilt die Empfehlung der Verwendung von Kupferleitern 3x2,5 mm und einer Sicherung mit einem 16A Leistungsschutzschalter. Textilkabel mit einem Leiterquerschnitt von 2,5 mm haben wir aktuell nicht in unserem Produktangebot, aber wir können für deren Verlegen Kabelschläuche anbieten, die eine Aufputzführung von Kabeln in einer ästhetisch äußerst ansprechenden Form ermöglichen.
