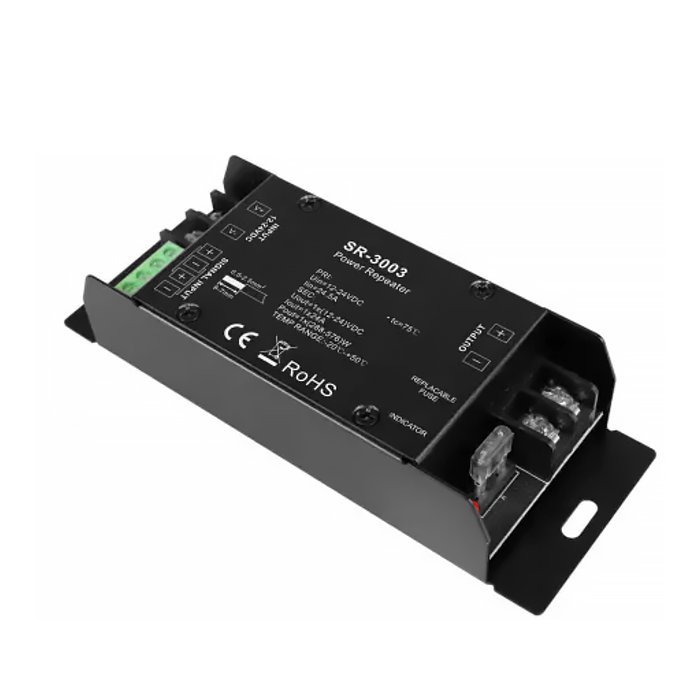

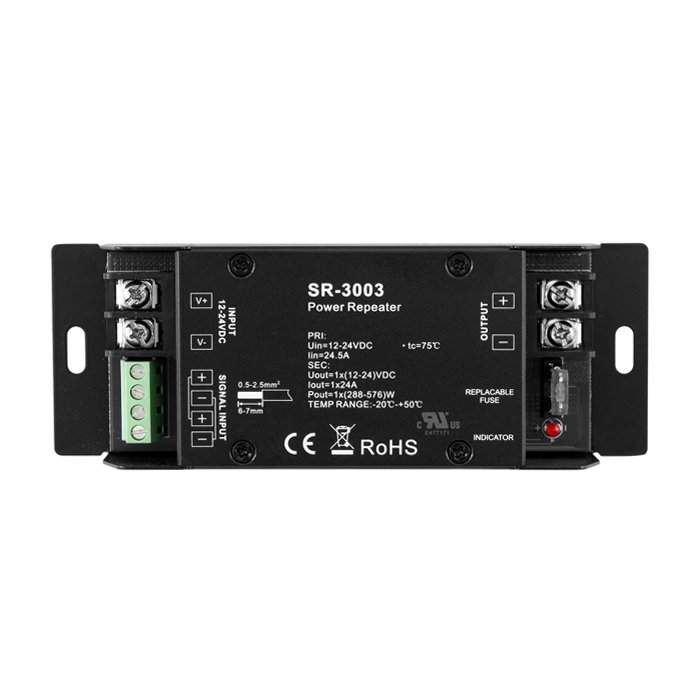

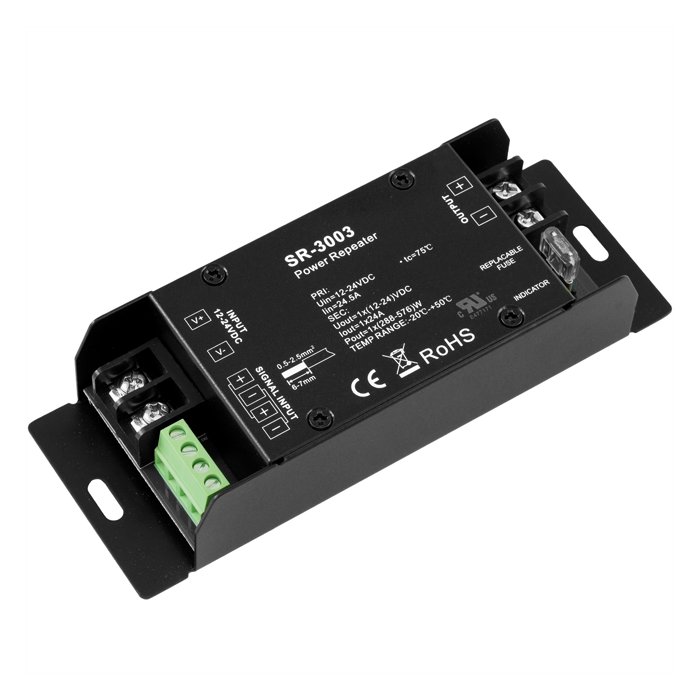

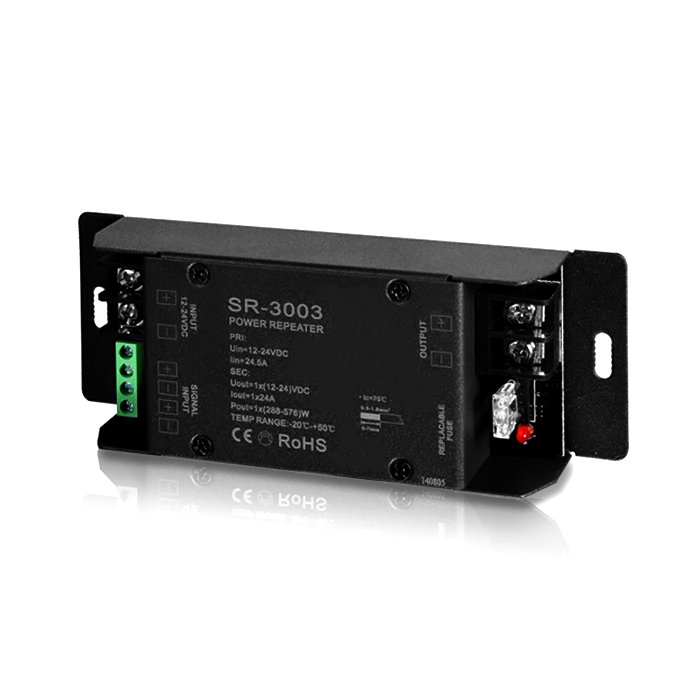

LED-Amplifier für PWM-Signale SR-3003 | 1x24A

Detaillierte Produktbeschreibung

Der einkanalige LED-Amplifier für ein PWM-Signal mit der Bezeichnung SR-3003 ist für eine Erweiterung und Verstärkung eines Steuersignal in Niedervolt-LED-Installationen DC 12-24V bestimmt. Er dient zur Übermittlung eines PWM-Signals aus einem LED-Dimmer oder Controller an LED-Streifen oder Module ohne Einbußen bei der Qualität des Steuersignals. Der Verstärker kontrolliert die Helligkeit nicht selbst, sondern kopiert das eingehende PWM-Signal (Dimmen, Farben, Dynamik) und verstärkt es auf einen höheren Strom und eine höhere Leistung. Dank dessen können größere Längen von LED-Streifen oder mehr Lichtschaltkreise gesteuert werden, als es das eigentliche Steuerungselement erlaubt. Der Verstärker zeichnet sich durch Zuverlässigkeit und eine hohe Verarbeitungsqualität aus, hinter der die renommierte Marke Lux Miners by Sunricher steht.

In welchen Situationen wird der SR-3003 LED-Repeater eines PWM-Signals am häufigsten verwendet?

Wir haben für Sie die häufigsten Szenarien ausgewählt, in denen Verstärker eines LED-Steuersignals verwendet werden. Diese Situationen gehen von der realen Praxis des Entwerfens und der Realisierung von LED-Leuchten aus, wo das Augenmerk auf einem stabilen Betrieb, eine gleichmäßige Lichtintensität und die Möglichkeit der Erweiterung der Installation liegt.

• Überschreitung der Leistung des #tablink#stmivace#LED-Dimmers oder Controllers## - ein installierter LED-Streifen ist zu lang und die Gesamtleistung der Installation ist höher als die Ausgangskapazität des Dimmers/Controllers.
• Lange Trassen der #tablink#led-pasky#LED-Streifen## - der Verstärker stellt die Leistung wie auch die Qualität des Signals wieder her und sorgt für eine gleichmäßige Beleuchtung über die gesamte Länge.
• Erweiterung einer LED-Installation ohne Änderung der Steuerungslogik - auf diese Weise kann eine LED-Installation um weitere Streifen oder Schaltkreise ohne eine Änderung des Dimmers oder der Steuerungsart erweitert werden.
• Gewährleistung des synchronen Dimmens mehrerer LED-Schaltkreise - der Verstärker kopiert das eingehende PWM-Signal des Dimmers/Controllers in Echtzeit, womit die absolute Synchronisierung des Dimmens aller angeschlossenen LED-Streifen gewährleistet wird.

Mögliche Schaltarten:

• DIM | 1x 24A | - mit der Möglichkeit des Anschließens von 1 LED-Streifen weiß oder LED-Streifen farbig.
• Multi-Channel - wenngleich der SR-3003 ein einkanaliger PWM-Verstärker ist, kann er auch für mehrkanalige Anwendungen wie CCT, RGB, RGB(W) oder RGB+CCT-Systeme genutzt werden. In einem solchen Fall wird für jeden Kanal ein eigenständiger Verstärker SR-3003 verwendet, was eine unabhängige und voll synchrone Steuerung aller Kanäle ermöglicht.

Welche Funktionen und Schaltmöglichkeiten bietet der einkanalige Verstärker eines PWM-Signals SR-3003?

Der einkanalige PWM-Verstärker für LED-Signale SR-3003 wurde als äußerst leistungsstarke Lösung für professionelle Lichtinstallationen entwickelt, wo das Augenmerk auf konsistenten Lichtparametern, einem zuverlässigen Betrieb und der Möglichkeit einer modularen Erweiterung des Systems liegt.

Fortgeschrittene Funktionseigenschaften des einkanaligen PWM-Verstärkers SR-3003:

• Umfangreiche Modularität - kompatibel mit allen LED-Streifen und LED-Modulen, die mit einer konstanten Spannung (CV) von DC 12–24 V arbeiten. Dank dessen lässt er sich ganz einfach in ein breites Spektrum von Projekten integrieren - von Wohninstallationen bis hin zu umfangreichen gewerblichen Anwendungen.
• Außerordentliche Leistung des Verstärkers von 24A - gehört zu den leistungsstärksten seiner Klasse.

Stromversorgung:

• Eingangsspannung: DC 12-24V (CV - Constant Voltage)
• Ausgangsspannung: DC 12-24V | Ausgangsstrom: 1x24A max. | maximale Leistung: 288W-576W (je nach Spannung 12/24V) - für eine höhere Leistung der Beleuchtung können unbegrenzt viele Verstärker geschalten werden.

Welche Versorgungsquelle ist für den PWM-Verstärker für LED-Streifen SR-3003 zu verwenden?

Die Dimmtechnologie PWM (Pulse Width Modulation) generiert stets geringfügige akustische Erscheinungen. Durch Verwendung eines geeigneten Netzteils können diese Erscheinungen jedoch auf ein Minimum reduziert werden, das für das menschliche Ohr praktisch nicht wahrnehmbar ist. Die dimmbaren Netzteile für LED-Streifen wurden im Zusammenwirken mit dem Verstärker SR-3003 sorgfältig getestet und weisen eine hervorragende Kompatibilität auf, weshalb sie für das Erzielen optimaler Ergebnisse empfohlen werden können. (Bei Verwendung von Versorgungsquellen anderer Hersteller kann kein hoher akustischer Komfort garantiert werden).

#text_banner#

Technische Zeichnung
