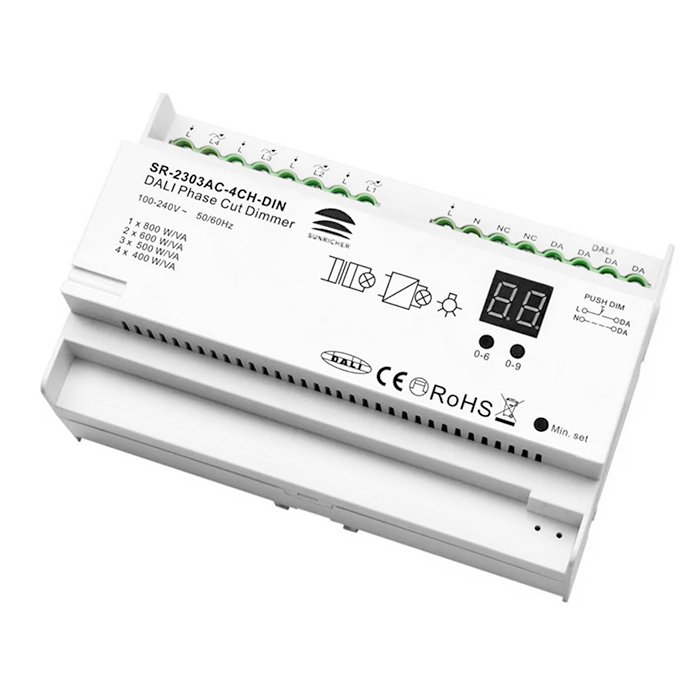

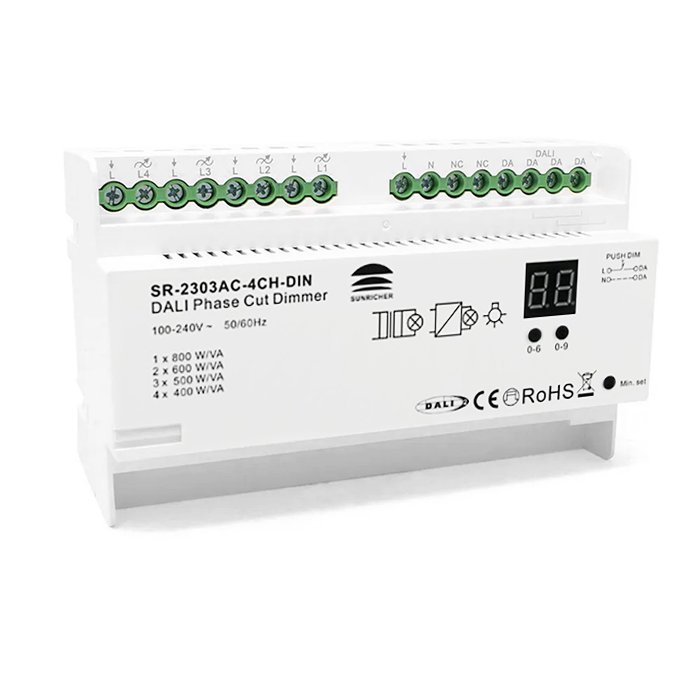

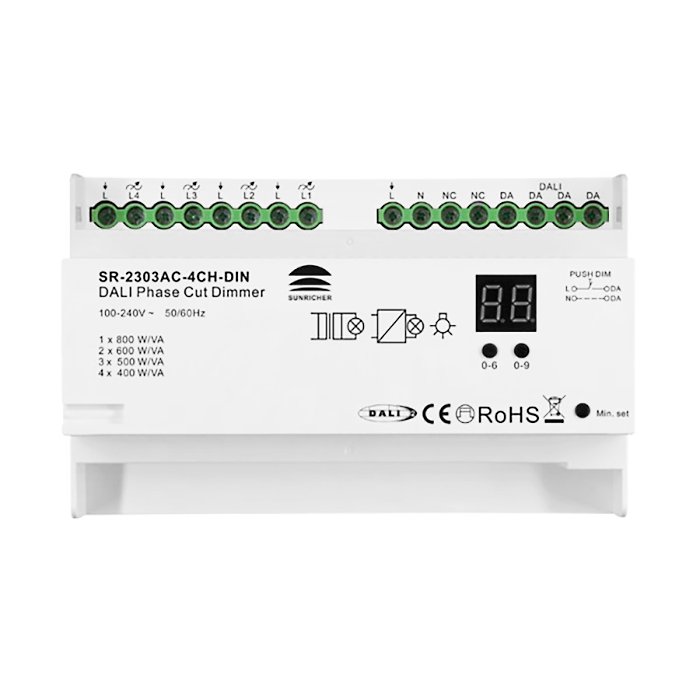

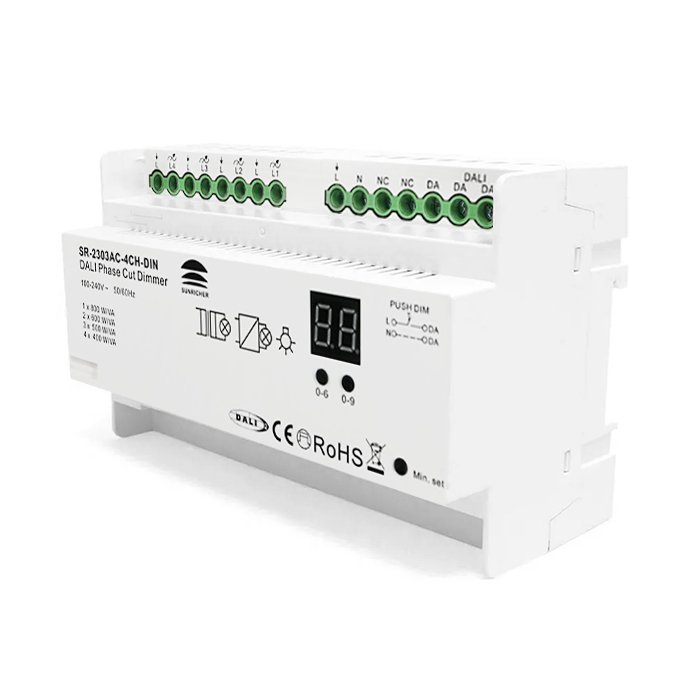

DALI-2 Dimmer 230V für Hutschienen SR-2303AC-4CH-DIN | max. 4x1,8A

Detaillierte Produktbeschreibung

Der vierkanalige DALI-2 Dimmer 230V mit Montage auf einer Hutschiene in Stromverteilern 2303AC-4CH ist ein erstklassiges elektronisches Gerät zum Steuern von Leuchten. Er bietet Funktionen wie Ein-/Ausschalten und stufenloses Dimmen, die mittels eines DALI-2-Busprotokolls oder auch mithilfe einer PUSH DIM-Schnittstelle gesteuert werden können. Der DALI-2 Dimmer 230V zeichnet sich durch Zuverlässigkeit und eine hohe Verarbeitungsqualität aus, hinter der die renommierte Marke Lux Miners by Sunricher steht.

Mögliche Verwendungsarten für das Dimmen von Leuchten und Glühbirnen:

• Ohmsche Last - zu denen insbesondere herkömmliche Glühbirnen und ELV Halogenlichtquellen gehören
  • Maximale Belastbarkeit bei Verwendung von 1 Kanal:  AC 230V 800W | AC 110V 400W
  • Maximale Belastbarkeit bei Verwendung von 2 Kanälen:  AC 230V 600W | AC 110V 300W
  • Maximale Belastbarkeit bei Verwendung von 3 Kanälen:  AC 230V 500W | AC 110V 250W
  • Maximale Belastbarkeit bei Verwendung von 4 Kanälen:  AC 230V 400W | AC 110V 200W
• Kapazitive Last - zu denen insbesondere herkömmliche Leuchtstofflampen (mit einem elektronischen Vorwiderstand), dimmbare LED-Lampen und dimmbare LED-Birnen gehören
  • Maximale Belastbarkeit bei Verwendung von 1 Kanal:  AC 230V 400W | AC 110V 200W
  • Maximale Belastbarkeit bei Verwendung von 2 Kanälen:  AC 230V 300W | AC 110V 150W
  • Maximale Belastbarkeit bei Verwendung von 3 Kanälen:  AC 230V 250W | AC 110V 125W
  • Maximale Belastbarkeit bei Verwendung von 4 Kanälen:  AC 230V 200W | AC 110V 100W
• Induktive Last - zu denen zum Beispiel MLV Lampen (mit ferromagnetischen Transformatoren) gehören
  • Maximale Belastbarkeit bei Verwendung von 1 Kanal:  AC 230V 400W | AC 110V 200W
  • Maximale Belastbarkeit bei Verwendung von 2 Kanälen:  AC 230V 300W | AC 110V 150W
  • Maximale Belastbarkeit bei Verwendung von 3 Kanälen:  AC 230V 250W | AC 110V 125W
  • Maximale Belastbarkeit bei Verwendung von 4 Kanälen:  AC 230V 200W | AC 110V 100W

Der DALI-2 230V Dimmer 2303AC-4CH bietet eine präzise Steuerung auf professionellem Niveau mit einem Feedback zum Status der Geräte. Dank der breiten Kompatibilität der DALI-2 Schnittstelle lässt er sich leicht in bestehende oder neue Lichtsysteme jeglichen Umfangs integrieren.

Welche Funktionen und modularen Anschlussmöglichkeiten bietet der vierkanalige DALI-2 Dimmer 230V 2303AC-4CH?

Der DALI-2 Dimmer 230V 2303AC-4CH wurde für eine effektive und flexible Lichtsteuerung unter Nutzung fortgeschrittener Funktionen entwickelt. Er ist eine zuverlässige Lösung für alle Projekte, die Variabilität und eine präzise Steuerung verlangen.

Mögliche Steuerungsarten:

• DALI - Bus-Steuerung - der Anschluss des Dimmers an das DALI-2-System verlangt Fachkenntnisse im Bereich Elektroinstallation und Lichtsteuerungssysteme. Dieser Prozess umfasst nicht nur den Stromanschluss, sondern auch die anschließende Konfiguration mithilfe eines #tablink#master#DALI-Steuergeräts## und von Software.

• PUSH-DIM (AC 8-230V) Bussteuerung - können lediglich unabhängig von der DALI-Steuerung verwendet werden. Die PUSH-DIM-Schnittstelle ermöglicht den Anschluss herkömmlicher Tastschalter, wodurch sich die Beleuchtung bequem und intuitiv mithilfe eines Wandschalters bedienen lässt.

Welche weiteren Funktionen bietet der DALI-2 Dimmer 230V 2303AC-4CH?

Die Premium-Elektronik bietet fortgeschrittene Funktionen, die den Nutzerkomfort und die Effektivität der Steuerung erheblich steigern. Diese Innovationen stellen die Hauptvorteile dar, die bei der Wahl eines Produkts auf jeden Fall beachtet werden sollten:

Fortgeschrittene Funktionseigenschaften des vierkanaligen DALI-2 230V Trailing Edge Dimming Lichtdimmers 2303AC-4CH:

• Soft Start - ermöglicht das allmähliche und stufenlose Hochfahren der Beleuchtung für einen höheren Nutzerkomfort.
• Smooth Dimming - ermöglicht eine stufenlose Regulierung der Lichtintensität ohne störendes Flackern.
• Dimmen Trailing Edge Dimming - auch als Phasenabschnittsdimmen bekannt, sorgt für ein stufenloses und sanftes Dimmen.
• Möglichkeit des Einstellens eines minimalen Helligkeitsniveaus - innovative Funktion des Einstellens eines minimalen Niveaus des Dimmens und der Helligkeit beim Start.
• Last Setting Memory - speichert die letzte Einstellung bei einem Stromausfall.
• Fortgeschrittene Mikroprozessorsteuerung - implementierter Algorithmus einer intelligenten Erkennung einer Lichtquelle und Funktion der aktiven Leistungs- und Energiemessung.
• Algorithmus der Leuchtmittelerkennung - ermöglicht eine automatische Identifizierung des Typs eines angeschlossenen Leuchtmittels.
• Kompatibel mit DALI-2 Systemen aller Hersteller - ermöglicht eine einfache Integration mit Produkten unterschiedlicher Marken.
• Möglichkeit des Einstellens der Anzahl der aktiven Kanäle - mit individueller Zuweisung von DALI-Adressen (1–4 für jeden Kanal), bietet Flexibilität bei der Konfiguration und der Lichtsteuerung. Kanäle mit derselben Adresse werden gleichzeitig gesteuert, Kanäle mit unterschiedlichen Adressen werden eigenständig gesteuert.

Stromversorgung:

• Eingangsspannung: AC 100～240V - ist mit den meisten Stromnetzen kompatibel.
• Ausgangsspannung:  AC 100～240V | Ausgangsstrom: 4x 1,8A max. | maximale Leistung: je nach Lasttyp.

Montagemöglichkeiten:

• Montage auf einer Hutschiene - dank des speziellen Designs ist dieses Produkt ideal für Installationen in Stromverteilern auf einer normierten Hutschiene vom Typ TS-35/7,5 oder TS-35/15. Diese Art der Montage sorgt für eine sichere und stabile Befestigung des Geräts und einen leichten Zugang bei einer Wartung.
